弘測

淬火名詞解釋

鋼的淬火是將鋼加熱到臨界溫度Ac3（亞共析鋼）或Ac1（過共析鋼）以上溫度，保溫一段時間，使之全部或部分奧氏體化，然后以大于臨界冷卻速度的冷速快冷到Ms以下（或Ms附近等溫）進行馬氏體（或貝氏體）轉(zhuǎn)變的熱處理工藝。通常也將鋁合金、銅合金、鈦合金、鋼化玻璃等材料的固溶處理或帶有快速冷卻過程的熱處理工藝稱為淬火。

淬火的目的

淬火的目的是使過冷奧氏體進行馬氏體或貝氏體轉(zhuǎn)變，得到馬氏體或貝氏體組織，然后配合以不同溫度的回火，以大幅提高鋼的剛性、硬度、耐磨性、疲勞強度以及韌性等，從而滿足各種機械零件和工具的不同使用要求。也可以通過淬火滿足某些特種鋼材的鐵磁性、耐蝕性等特殊的物理、化學(xué)性能。

將金屬工件加熱到某一適當(dāng)溫度并保持一段時間，隨即浸入淬冷介質(zhì)中快速冷卻的金屬熱處理工藝。常用的淬冷介質(zhì)有鹽水、水、礦物油、空氣等。淬火可以提高金屬工件的硬度及耐磨性，因而廣泛用于各種工、模、量具及要求表面耐磨的零件（如齒輪、軋輥、滲碳零件等）。通過淬火與不同溫度的回火配合，可以大幅度提高金屬的強度、韌性下降及疲勞強度，并可獲得這些性能之間的配合（綜合機械性能）以滿足不同的使用要求。另外淬火還可使一些特殊性能的鋼獲得一定的物理化學(xué)性能，如淬火使永磁鋼增強其鐵磁性、不銹鋼提高其耐蝕性等。淬火工藝主要用于鋼件。常用的鋼在加熱到臨界溫度以上時，原有在室溫下的組織將全部或大部轉(zhuǎn)變?yōu)閵W氏體。隨后將鋼浸入水或油中快速冷卻，奧氏體即轉(zhuǎn)變?yōu)轳R氏體。與鋼中其他組織相比，馬氏體硬度最高。淬火時的快速冷卻會使工件內(nèi)部產(chǎn)生內(nèi)應(yīng)力，當(dāng)其大到一定程度時工件便會發(fā)生扭曲變形甚至開裂。為此必須選擇合適的冷卻方法。根據(jù)冷卻方法，淬火工藝分為單液淬火、雙介質(zhì)淬火、馬氏體分級淬火和貝氏體等溫淬火4類。

淬火的應(yīng)用

淬火工藝在現(xiàn)代機械制造工業(yè)得到廣泛的應(yīng)用。機械中重要零件，尤其在汽車、飛機、火箭中應(yīng)用的鋼件幾乎都經(jīng)過淬火處理。為滿足各種零件千差萬別的技術(shù)要求，發(fā)展了各種淬火工藝。如，按接受處理的部位，有整體、局部淬火和表面淬火；按加熱時相變是否完全，有完全淬火和不完全淬火(對于亞共析鋼，該法又稱亞臨界淬火)；按冷卻時相變的內(nèi)容，有分級淬火，等溫淬火和欠速淬火等。

淬火的工藝

包括加熱、保溫、冷卻3個階段。下面以鋼的淬火為例，介紹上述三個階段工藝參數(shù)選擇的原則。

淬火加熱溫度

以鋼的相變臨界點為依據(jù)，加熱時要形成細小、均勻奧氏體晶粒，淬火后獲得細小馬氏體組織。碳素鋼的淬火加熱溫度范圍如圖1所示。由本圖示出的淬火溫度選擇原則也適用于大多數(shù)合金鋼，尤其低合金鋼。亞共析鋼加熱溫度為Ac3溫度以上30～50℃。從圖上看，高溫下鋼的狀態(tài)處在單相奧氏體(A)區(qū)內(nèi)，故稱為完全淬火。如亞共析鋼加熱溫度高于Ac1、低于Ac3溫度，則高溫下部分先共析鐵素體未完全轉(zhuǎn)變成奧氏體，即為不完全(或亞臨界)淬火。過共析鋼淬火溫度為Ac1溫度以上30～50℃，這溫度范圍處于奧氏體與滲碳體(A+C)雙相區(qū)。因而過共析鋼的正常的淬火仍屬不完全淬火，淬火后得到馬氏體基體上分布滲碳體的組織。這-組織狀態(tài)具有高硬度和高耐磨性。對于過共析鋼，若加熱溫度過高，先共析滲碳體溶解過多，甚至完全溶解，則奧氏體晶粒將發(fā)生長大，奧氏體碳含量也增加。淬火后，粗大馬氏體組織使鋼件淬火態(tài)微區(qū)內(nèi)應(yīng)力增加，微裂紋增多，零件的變形和開裂傾向增加；由于奧氏體碳濃度高，馬氏體點下降，殘留奧氏體量增加，使工件的硬度和耐磨性降低。

實際生產(chǎn)中，加熱溫度的選擇要根據(jù)具體情況加以調(diào)整。如亞共析鋼中碳含量為下限，當(dāng)裝爐量較多，欲增加零件淬硬層深度等時可選用溫度上限；若工件形狀復(fù)雜，變形要求嚴格等要采用溫度下限。

淬火保溫

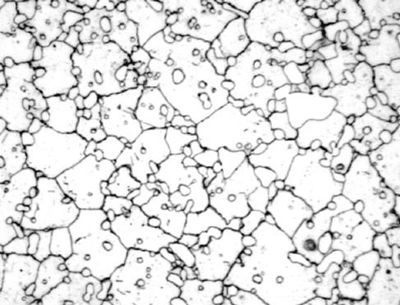

淬火保溫時間 由設(shè)備加熱方式、零件尺寸、鋼的成分、裝爐量和設(shè)備功率等多種因素確定。對整體淬火而言，保溫的目的是使工件內(nèi)部溫度均勻趨于一致。對各類淬火，其保溫時間最終取決于在要求淬火的區(qū)域獲得良好的淬火加熱組織。加熱與保溫是影響淬火質(zhì)量的重要環(huán)節(jié)，奧氏體化獲得的組織狀態(tài)直接影響淬火后的性能。-般鋼件奧氏體晶?？刂圃?～8級。

淬火冷卻

要使鋼中高溫相——奧氏體在冷卻過程中轉(zhuǎn)變成低溫亞穩(wěn)相——馬氏體，冷卻速度必須大于鋼的臨界冷卻速度。工件在冷卻過程中，表面與心部的冷卻速度有-定差異，如果這種差異足夠大，則可能造成大于臨界冷卻速度部分轉(zhuǎn)變成馬氏體，而小于臨界冷卻速度的心部不能轉(zhuǎn)變成馬氏體的情況。為保證整個截面上都轉(zhuǎn)變?yōu)轳R氏體需要選用冷卻能力足夠強的淬火介質(zhì)，以保證工件心部有足夠高的冷卻速度。但是冷卻速度大，工件內(nèi)部由于熱脹冷縮不均勻造成內(nèi)應(yīng)力，可能使工件變形或開裂。因而要考慮上述兩種矛盾因素，合理選擇淬火介質(zhì)和冷卻方式。

冷卻階段不僅零件獲得合理的組織，達到所需要的性能，而且要保持零件的尺寸和形狀精度，是淬火工藝過程的關(guān)鍵環(huán)節(jié)。

工件硬度

淬火工件的硬度影響了淬火的效果。淬火工件一般采用洛氏硬度計測定其HRC值。淬火的薄硬鋼板和表面淬火工件可測定HRA值，而厚度小于0.8mm的淬火鋼板、淺層表面淬火工件和直徑小于5mm的淬火鋼棒，可改用表面洛氏硬度計測定其HRC值。

在焊接中碳鋼和某些合金鋼時，熱影響區(qū)中可能發(fā)生淬火現(xiàn)象而變硬，易形成冷裂紋，這是在焊接過程中要設(shè)法防止的。

由于淬火后金屬硬而脆，產(chǎn)生的表面殘余應(yīng)力會造成冷裂紋，回火可作為在不影響硬度的基礎(chǔ)上，消除冷裂紋的手段之一。

淬火對厚度、直徑較小的零件使用比較合適，對于過大的零件，淬火深度不夠，滲碳也存在同樣問題，此時應(yīng)考慮在鋼材中加入鉻等合金來增加強度。

淬火是鋼鐵材料強化的基本手段之一。鋼中馬氏體是鐵基固溶體組織中最硬的相，故鋼件淬火可以獲得高硬度、高強度。但是，馬氏體的脆性很大，加之淬火后鋼件內(nèi)部有較大的淬火內(nèi)應(yīng)力，因而不宜直接應(yīng)用，必須進行回火。

淬火的方式

單介質(zhì)淬火

工件在一種介質(zhì)中冷卻，如水淬、油淬。優(yōu)點是操作簡單，易于實現(xiàn)機械化，應(yīng)用廣泛。缺點是在水中淬火應(yīng)力大，工件容易變形開裂；在油中淬火，冷卻速度小，淬透直徑

小，大型工件不易淬透。

雙介質(zhì)淬火

工件先在較強冷卻能力介質(zhì)中冷卻到300℃左右，再在一種冷卻能力較弱的介質(zhì)中冷卻，如：先水淬后油淬，可有效減少馬氏體轉(zhuǎn)變的內(nèi)應(yīng)力，減小工件變形開裂的傾向，可

用于形狀復(fù)雜、截面不均勻的工件淬火。雙液淬火的缺點是難以掌握雙液轉(zhuǎn)換的時刻，轉(zhuǎn)換過早容易淬不硬，轉(zhuǎn)換過遲又容易淬裂。為了克服這一缺點，發(fā)展了分級淬火法。

分級淬火

工件在低溫鹽浴或堿浴爐中淬火，鹽浴或堿浴的溫度在Ms點附近，工件在這一溫度停留2min～5min，然后取出空冷，這種冷卻方式叫分級淬火。分級冷卻的目的，是為了使工

件內(nèi)外溫度較為均勻，同時進行馬氏體轉(zhuǎn)變，可以大大減小淬火應(yīng)力，防止變形開裂。分級溫度以前都定在略高于Ms點，工件內(nèi)外溫度均勻以后進入馬氏體區(qū)。改進為在略

低于 Ms 點的溫度分級。實踐表明，在Ms 點以下分級的效果更好。例如，高碳鋼模具在160℃的堿浴中分級淬火，既能淬硬，變形又小，所以應(yīng)用很廣泛。

等溫淬火

工件在等溫鹽浴中淬火，鹽浴溫度在貝氏體區(qū)的下部(稍高于Ms)，工件等溫停留較長時間，直到貝氏體轉(zhuǎn)變結(jié)束，取出空冷。等溫淬火用于中碳以上的鋼，目的是為了獲得下

貝氏體，以提高強度、硬度、韌性和耐磨性。低碳鋼一般不采用等溫淬火。

表面淬火

表面淬火是將鋼件的表面層淬透到一定的深度，而心部分仍保持未淬火狀態(tài)的一種局部淬火的方法。表面淬火時通過快速加熱，使剛件表面很快到淬火的溫度，在熱量來不及穿到工件心部就立即冷卻，實現(xiàn)局部淬火。

感應(yīng)淬火

感應(yīng)加熱就是利用電磁感應(yīng)在工件內(nèi)產(chǎn)生渦流而將工件進行加熱。

鋼鐵整體熱處理大致有退火、正火、淬火和回火四種基本工藝。

退火

將工件加熱到適當(dāng)溫度，根據(jù)材料和工件尺寸采用不同的保溫時間，然后進行緩慢冷卻 (冷卻速度最慢)目的是使金屬內(nèi)部組織達到或接近平衡狀態(tài)，獲得良好的工藝性能和使用性能,或者為進一步淬火作組織準備.

正火

將工件加熱到適宜的溫度后在空氣中冷卻，正火的效果同退火相似，只是得到的組織更細，常用于改善材料的切削性能，也有時用于對一些要求不高的零件作為最終熱處理。

回火

為了降低鋼件的脆性，將淬火后的鋼件在高于室溫而低于710℃的某一適當(dāng)溫度進行長時間的保溫，再進行冷卻，這種工藝稱為回火。

淬火

工件加熱奧氏體化后以適當(dāng)方式冷卻獲得馬氏體或貝氏體組織的熱處理工藝。最常見的有水冷淬火、油冷淬火、空冷淬火等。

退火、正火、淬火 、回火是整體熱處理中的“四把火”，其中的淬火與回火關(guān)系密切，常常配合使用，缺一不可。

淬冷

工件淬火周期中的冷卻部分。

局部淬火

僅對工件需要硬化的局部進行的淬火。

氣冷淬火

專指在真空中加熱和在高速循環(huán)的負壓、常壓或高壓的中性和惰性氣體中進行的淬火冷卻。

表面淬火 僅對工件表層進行的淬火，其中包括感應(yīng)淬火、接觸電阻加熱淬火、火焰淬火、激光淬火、電子束淬火等。

風(fēng)冷淬火

以強迫流動的空氣或壓縮空氣作為冷卻介質(zhì)的淬火冷卻。

鹽水淬火

以鹽類的水溶液作為冷卻介質(zhì)的淬火冷卻。

有機溶液淬火

以有機高分子聚合物的水溶液作為冷卻介質(zhì)的淬火冷卻。

噴液淬火

用噴射液流作為冷卻介質(zhì)的淬火冷卻。

噴霧冷卻

工件在水和空氣混合噴射的霧中進行的淬火冷卻。

熱浴冷卻

工件在熔鹽、熔堿、熔融金屬或高溫油等熱浴中進行的淬火冷卻，如鹽浴淬火、鉛浴淬火、堿浴淬火等。

雙液淬火

工件加熱奧氏體化后先浸入冷卻能力強的介質(zhì)，在組織即將發(fā)生馬氏體轉(zhuǎn)變時立即轉(zhuǎn)入冷卻能力弱的介質(zhì)中冷卻。

加壓淬火

工件加熱奧氏體化后再特定夾具夾持下進行的淬火冷卻，其目的在于減少淬火冷卻畸變。

透淬

工件從表面至心部全部硬化的淬火。

等溫淬火

工件加熱奧氏體化后快冷卻到貝氏體轉(zhuǎn)變溫度區(qū)間等溫保持，使奧氏體變成貝氏體的淬火。

分級淬火

工件加熱奧氏體化后浸入溫度稍高或稍低于M1點的堿浴或鹽浴中保持適當(dāng)時間、在工件整體達到介質(zhì)溫度后取出空冷以獲得馬氏體的淬火。

亞溫淬火

亞共析鋼制工件在Ac1-Ac3溫度區(qū)間奧氏體化后淬火冷卻，獲得馬氏體及鐵素體組織的淬火。

直接淬火

工件滲入碳后直接淬火冷卻的工藝。

兩次淬火

工件滲碳冷卻后，先高于Ac3的溫度奧氏體化并淬冷以細化心部組織，隨即在略髙于Ac3的溫度奧氏體化以細化滲層組織的淬火。

自冷淬火

工件局部或表層快速加熱奧氏體化后，加熱區(qū)的熱量自行向未加熱區(qū)傳到，從而使奧氏體化區(qū)迅速冷卻的淬火。

如想了解或關(guān)注更多金相學(xué)相關(guān)信息可咨詢我公司客服或直接登錄我們的官方網(wǎng)站查看更多你所需要了解的知識：http://m.sdlmswkj.com
