【自準直儀】光電自準直儀典型應用--《平行度測量》

【技術交流】-【自準直儀】光電自準直儀典型應用--《平行度測量》

平行度測量(Test for Parallelism)

平行度驗證及測量的基本原理是采用自準直儀分別測量?jī)蓷l待測導軌的直線度后，根據測量結果計算出兩條導軌的共面平行度偏差，測量中基準的傳遞仍采用直角轉像鏡（五棱鏡）進行。

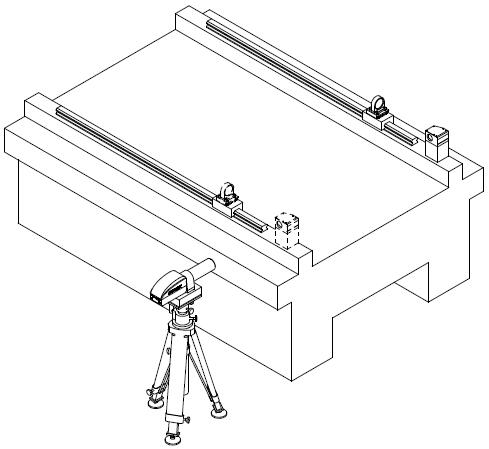

平行度測量首先按照左圖所示（虛線部件）測量一條導軌的直線度并作為基準線，隨后將直角轉像鏡移動至另一導軌位置后進行第二條直線測量并作為測量線。使用基準線的直線度包容區平移后對測量線的直線度曲線進行包容后的結果即為平行度偏差值。

平行度測量示意圖

平行度/垂直度測量

【測量步驟】

1. 將測量板橋置于基準線上轉向棱鏡近端，將自準直儀安裝于良好的隔振基礎上，對準反射鏡；

2. 每次向轉向棱鏡遠端移動一個板橋跨距，測量一個值，直到基準線測量完成；

3. 平行度：將轉向棱鏡置于測量線前端，將橋板置于被測線上轉向棱鏡近端

垂直度：將橋板直接置于被測線上端；

4. 平行度：每次向轉向棱鏡遠端移動一個板橋跨距，測量一個值，直到被測線測量完成；

垂直度：每次向遠端移動一個板橋跨距，測量一個值，直到被測線測量完成；

5. 將數據導入軟件，求出直線度/平行度誤差；

【數據處理】

對測量數據進行處理，計算求得平行度/垂直度誤差（值）。

【計算結果】

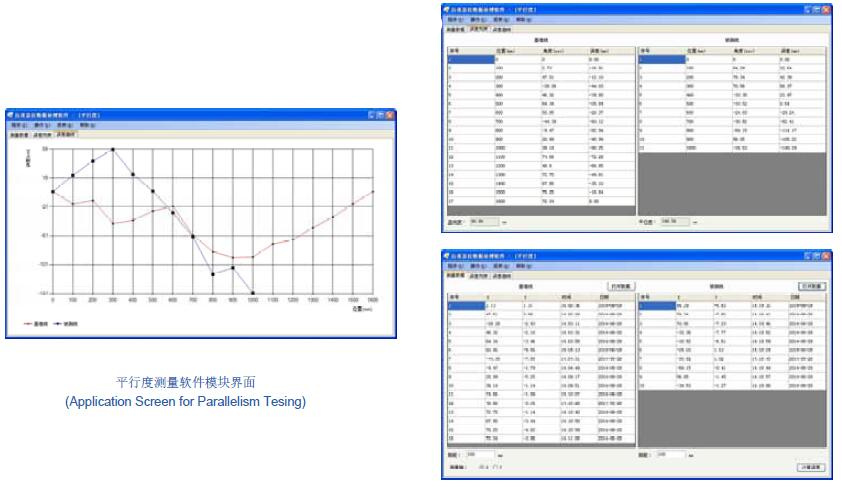

參數設置完成后點擊確定，軟件將依據導入的數據，設定的橋板長度以及選擇的測量軸進行平行度（垂直度）誤差數據處理。處理完成后更新誤差列表和誤差圖形。
