【說明書】JQY-1A/XJQY-1A/ZJQY-1A型 高精度經緯儀水準儀檢定裝置 使用說明書【上海弘測】

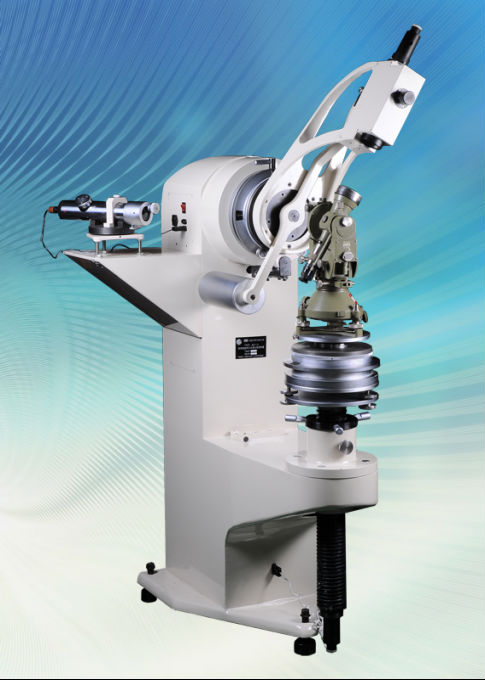

高精度經緯儀水準儀檢定裝置
使用說明書
上 海 弘 測 儀 器 科 技 有 限 公 司
Shanghai HONC Instrument Technology Co., Ltd
目 錄
一、設備用途 2
二、工作原理 2
三、性能特點 2
四、設備結構 3
五、技術指標 4
六、使用方法 5
七、注意事項 14
一 、 設備用途 本儀器能在室內很方便地對光學經緯儀、電子經緯儀進行檢定、測試、和維修等工作，如對經緯儀水平角測角示值誤差，光學對中器的視軸與豎軸的同軸度誤差及經緯儀望遠鏡視準軸、橫軸及豎軸等軸線幾何關系，對望遠鏡調焦運行誤差等進行檢測，特別是解決了對經緯儀豎盤測角示值誤差的檢測，從而使它能按照經緯儀國家計量檢定規程（ JJG414-2003）中的項目進行測試、檢定。本儀器也能對水準儀 I 角、豎軸回轉精度、交叉誤差等項目進行檢定、校正。
二 、 工作原理 本儀器采用一臺立式多齒分度臺 平行光管 用）和儀器座組成，自準直光管焦平面上有刻線分劃板，通過立式多齒分度臺 的轉動，與 平行光管 一起構成任意角度水平方向無窮遠目標，同樣，通過臥式多齒分度臺 的轉動，也能構成任意角度豎直方向無窮遠目標，因此，它能很方便地模擬各種情況 ,對儀器進行檢定。
三 、 性能特點 1、本儀器采用了臥式多齒分度臺 與 平行光管 能完成對經緯儀和水準儀各項目的檢定，特別是能夠?qū)崿F(xiàn)對經緯儀豎盤可使用的全部范圍進行檢定，是目前國內唯一能提供豎直角真值的裝置。
2、采用多齒分度臺 作為本儀器的角度標準，使得儀器量值溯源簡單，該儀器只需通用儀器（ 多面棱體 、 自準直儀 ），用角度計量中常用的全組合排列互比法，即可檢定出儀器的不確定度，且是在工作狀態下進行檢定，檢定后不再改變儀器狀態，溯源準確、可靠。
3、儀器具有自校功能，在檢測水準儀 i 角時，可隨時對標準角進行校準，一旦失準，能隨時發現，且調整方便。
4、在檢定和校準經緯儀過程中，可以直接在工作臺上一邊校準、一邊維修，不用每次都拆裝，節省工作時間。
5、無需專用地基，結構緊湊，占地面積小。
檢測內容：
1、經緯儀：
1）、被檢經緯儀視軸高度的調整；
完整內容請下載、、、
【 高精度經緯儀水準儀檢定裝置 】JQY-1A /XJQY-1A/ZJQY-1A型 高精度經緯儀水準儀檢定裝置 使用說明書【上海弘測】 請↙↙↙ 點擊【下載地址】....
