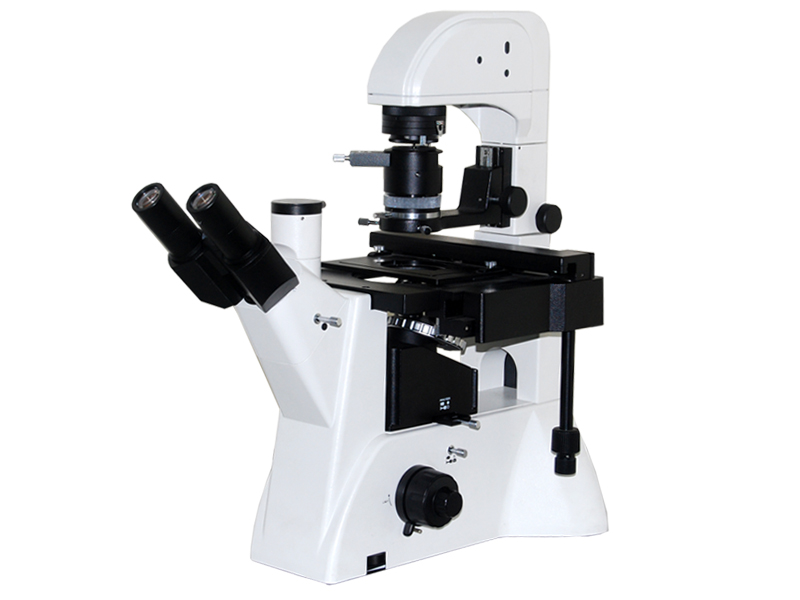

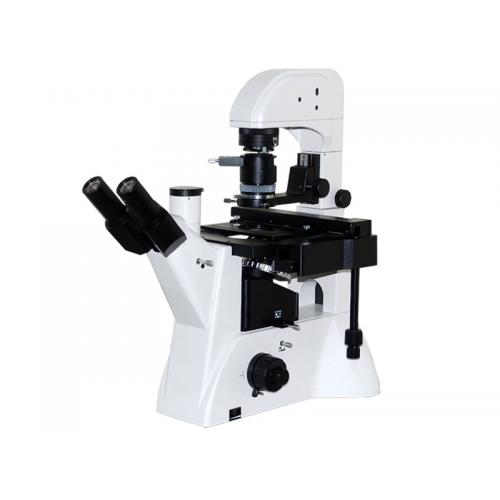

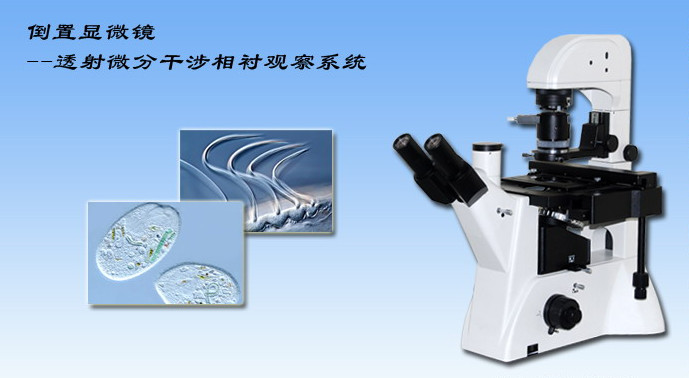

HXDS-3DIC型 透射式三目倒置明場微分干涉相襯生物顯微鏡
【透射照明，明場微分干涉相襯觀察系統】
產品簡介 Product introduction
HXDS-3DIC型 透射式三目倒置明場微分干涉相襯生物顯微鏡，是一種多功能新型光學顯微鏡，采用優良的無限遠光學系統，可提供卓越的光學性能。緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求?？刹鹧b機械式載物臺，采用同軸無齒輪、齒條傳動系統，使傳動更平穩與安全。旋轉擺入擺出式聚光系統，配置透射式微分干涉相襯裝置，以實現透射微分干涉相襯等顯微觀察功能，模塊化設計使功能置換十分方便。本儀器適用于對透明組織的顯微觀察，應用于科研院所、高等院校、醫療衛生、檢驗檢疫、農牧乳業等部門。
應用范圍 Applications
本系列生物顯微鏡配置平場消色差物鏡和大視野目鏡，具有外形美觀,成像清晰，視野廣闊，操作方便等特點，可廣泛應用于生物學、醫學、工業、農業等領域，是醫療、教學、科研等單位的理想儀器。

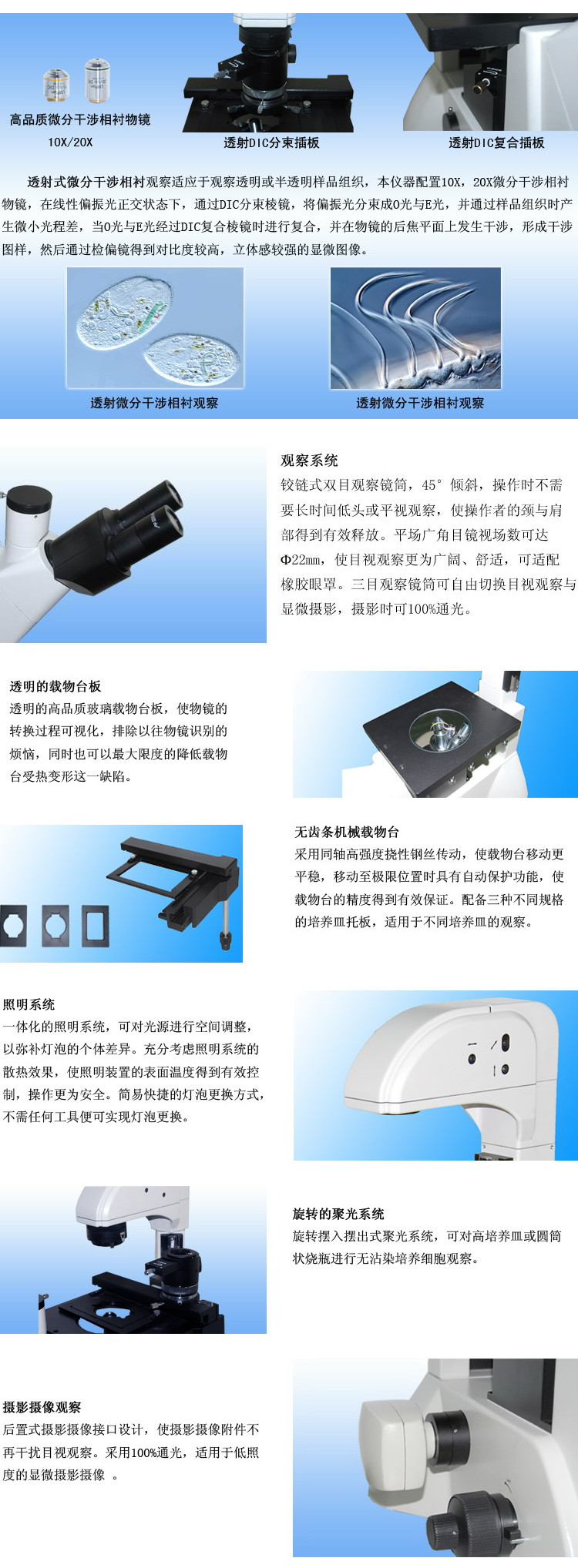

性能特點 Performance characteristics
★ 采用優良的微分干涉相襯光學系統，可提供卓越的光學性能。
★ 緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。
★ 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。
★ 機械式移動載物平臺，適合于顯微觀察或多試樣快速檢測。
★ 模塊化的功能設計，可以方便升級系統，實現相襯觀察等功能。

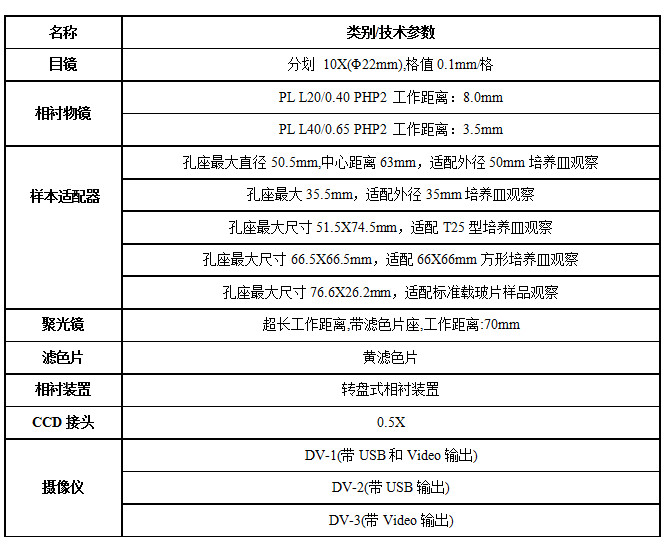

技術指標 Technical indicators
主要參數 | 總放大倍數 | 50X~400X |
機械筒長 | ∝ |
物鏡共軛距離 | ∝ |
目 鏡 | 平視場大視野目鏡 | WF 10X |
視場 | Ф22mm |
目鏡接口 | Ф30mm |
齊焦距離 | 10mm |
對中目鏡（TE-3） |
雙目鏡 | 鉸鏈雙目，觀察角度為45度，瞳距為53～75毫米。（可選擇三目觀察頭） |
物鏡 | 放大倍率 | 數值孔徑 | 工作距離 | 蓋玻片厚度 | 備注 |
5X | 0.12 | 18.2 | - | 微分干涉相襯物鏡 |
10X | 0.25 | 20.2 | 0 |
20X | 0.35 | 6.0 | 0 |
40X | 0.60 | 3.5 | 1.2 | 明視場物鏡 |
轉換器 | 五孔轉換器 |
聚光鏡 | 工作距離55mm，數值孔徑0.30 |
載物臺 | 移動范圍77mm（縱向）X134.5mm（橫向），移動尺可拆卸 |
調焦機構 | 粗微動同軸調節，微動手輪格植：0.002毫米 |
培養皿托板 | 托盤一 | 86mm（寬）X129.5mm（長），可適配圓形培養皿Ф90mm |
托盤二 | 34mm（寬）X77.5mm（長），可適配圓形培養皿Ф68.5mm |
托盤三 | 57mm（寬）X82mm（長），可適配圓形培養皿Φ60mm |
托盤四 | 29mm（寬）X77.5mm（長），可適配圓形培養皿Φ35mm |
光源 | 5W 白光（色溫5000～5500K）LED照明器，輸入電壓3.9～4.0V |

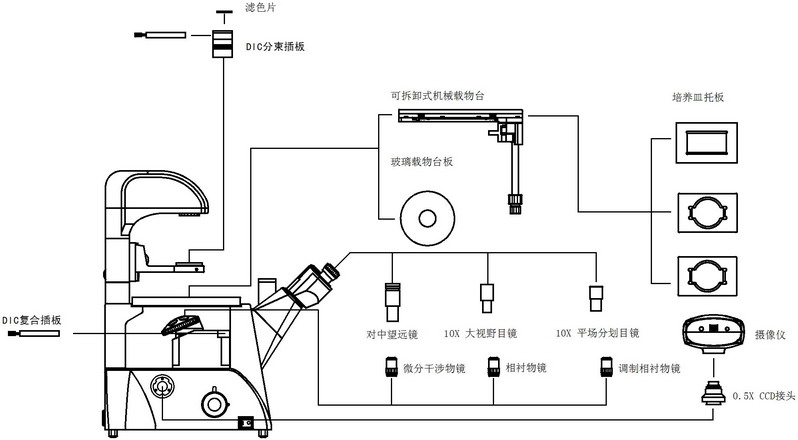

標準配置 Standard configuration
1、 儀器主機： 1 套
2、 10 倍目鏡： 2只
3、 物鏡： 4 只
4、 工作臺：1套
5、 光源：1只
6、 電源： 1套
7、 三目鏡筒
8、 調焦機構
9、 透射照明系統
10、 電源線
11、 儀器防塵罩
12、 產品說明書
13、 產品合格證
14、 產品保修卡
15、 專用高清彩色圖像處理系統1套（300萬/500萬/1000萬高清彩色CCD、視頻線、數據線）【選配】
16、 專業顯微數據分析系統1套【選配】
17、 品牌計算機【選配】
選配附件 Optional accessories
● 專用彩色高清圖像處理系統：
● UCMOS03100KPA | 300萬像素USB2.0 顯微鏡相機 CNC
● UCMOS05100KPA | 500萬像素USB2.0 顯微鏡相機 CNC
● U3CMOS03100KPA | 310萬像素USB3.0 顯微鏡相機 CNC
● U3CMOS05100KPA | 510萬像素USB3.0 顯微鏡相機 CNC
● C3CMOS10000KPA | 1000萬像素USB3.0 顯微鏡相機 CNC
● U3ISPM18000KPA | 1800萬像素USB3.0 ISP 硬件嵌入式顯微鏡相機
● E3ISPM03100KPB-E3 | 310萬像素USB3.0 顯微鏡相機(高端)
● E3ISPM20000KPA-E3 | 2000萬像素USB3.0 顯微鏡相機（高端）
● E3ISPM12000KPA-E3 | 1200萬像素USB3.0 顯微鏡相機（高端）
● 專業顯微數據分析系統；
● 選配附件；
注意事項 Precautions
1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
2. 嚴禁分解
除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。
3. 輸入電壓
請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。
4. 使用特定燈泡、保險絲和電源線
如果使用不恰當?shù)臒襞?、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。
5. 顯微鏡需防高溫、防潮、防異物
為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。
6. 光源熱度
照明燈泡在使用時會產生高溫，在燈亮?xí)r不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。
★ 為防止?fàn)C傷，在燈亮?xí)r或熄燈30分鐘以內不要觸摸燈泡。
★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微動調焦手輪
本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。
8. 放置場所
本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：
※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。
※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。
9. 安裝燈泡
請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。
※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。
※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。
※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。
※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。
10. 儀器搬運
本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。
11. 環境保護
請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！
保養維護 Maintenance
1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。
2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。
3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。
4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。
5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。
6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
