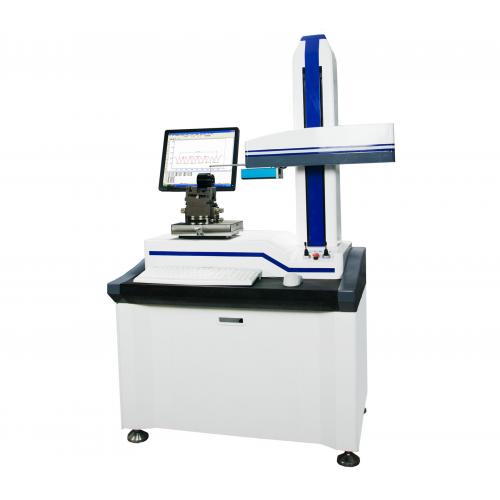

MMD-H220B型 微機控制臺式輪廓粗糙度儀（通用型）



 產品簡介   Product introduction

---

MMD-H220B型 微機控制臺式輪廓粗糙度測量儀（通用型），是在我公司原有的產品技術基礎上吸收國內外同類儀器先進經驗不斷創新，不斷改進而逐漸完善的高科技產品。用于測量各種零件的直線度、傾斜度、角度處理、圓度處理、雙溝處理、雙圓弧處理等機械零件表面微觀幾何結構和宏觀幾何形狀的參數精密測量儀器。

MMD-H220B型 微機控制臺式輪廓粗糙度測量儀（通用型），是測量表面粗糙度及輪廓形狀的一體機，具備分析測量表面粗糙度和輪廓形狀的強大功能。實現尺寸、形狀、粗糙度三個要素的精準測量。該系統采用進口扇形光柵采集數據，測量量程大、精度高，整體系統裝調方便、操作簡單、測量效率高?？捎糜跍y量各種零件的直線度、傾斜度、角度處理、圓度處理、雙溝處理、雙圓弧處理等機械零件表面微觀幾何結構和宏觀幾何形狀的參數。該系統采用進口扇形光柵采集數據，測量量程大、精度高，整體系統裝調方便、操作簡單、測量效率高。適用于機械加工、汽車、摩托車、精密五金、精密工具、模具、刀具、光學元件等行業。

輪廓儀-形狀測量儀是測量各種精密機械零件素線形狀和截面輪廓形狀的精密設備?？蓽y量各種零件的直線度、傾斜角、角度、凸度、曲率半徑、溝心距、槽寬、槽深等。在軸承行業中可測量各種滾動體及滾道的素線如：凸出量、接觸角、曲面曲率半徑和基準件角度等，在機械行業中可測量各種零件的直線度、線輪廓度、平行度、傾斜度、角度。特別適用于汽車、拖拉機、摩托車活塞的外型的測量。

該儀器采用微機控制，自動實現測量，自動消除安裝誤差，直接顯示所測零件的形狀及參數，并可直接在顯示的輪廓形狀線上直接標注參數，也可以打印圖形和數據，供產品質量檢測及工藝分析。

 應用范圍   Applications

---

該系列輪廓儀-形狀測量儀可測量各種精密機械零件的素線和截面輪廓形狀參數，在軸承行業中可測量各種零件的直線度、平面度、平行度、傾斜度、角度處理（坐標角度、與Y坐標的夾角、兩直線夾角）、圓處理（直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓心的距離、圓心到直線距離、直線到切點的距離）、點線處理（交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離）、直線度、凸凹度、對數曲線、槽寬、槽深、溝邊距、溝心距、傾斜度、水平距離、垂直距離等形狀參數。

輪廓儀-形狀測量儀廣泛應用于精密機械加工、汽車、五金、軸承、摩配、機床、精密工具、刀具、模具、光學元件、航空、航天等行業。廣泛適用于科研院所、大專院校、計量機構和企業計量室。

■   可測量各種精密機械零部件的素線形狀：如汽車缸套、活塞、氣門頂桿；

■   軸類零件的直線度：軸承內外套圈、滾子、銷軸、電機軸等；

■   軸承內外套圈、內外套圈的密封槽形狀（槽寬、槽深、倒角R、角度等）；

■   球軸承溝道的溝曲率半徑及溝邊距；

■   各種軸承和套圈的凸度、角度、對數曲線；

■   滾針軸承、圓柱滾子軸承、直線軸承的滾動體和套圈的直線度；

■   雙溝軸承的鉤心距，閥門、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等詳細參數；

在軸承行業，可測各種零件的直線度、傾斜度、角度處理（坐標角度、與Y坐標的夾角、兩直線夾角）、圓處理（直線到切線的距離、圓心到圓心的距離、圓弧半徑、交點到圓心的距離、圓心到直線的距離等），點線處理（交點到直線的距離、交點到圓心的距離、兩直線距離、交點與交點的距離等）；內外套圈的密封槽形狀（角度、倒角、槽深、槽寬等）；各種滾子軸承的滾子和套圈母線的凸度、角度、對數曲線、水平距離、垂直距離；電機軸、圓柱銷、滾針軸承、圓柱滾子軸承、直線軸承的滾動體和套圈的直線度；球軸承溝道的溝曲率半徑及溝邊距；雙鉤軸承的溝心距；四點接觸軸承（桃形溝）的溝心距和溝曲率半徑等。

在汽車、摩托車和制冷行業，可測汽車、摩托車、壓縮機的活塞、活塞銷、齒輪、氣門頂桿和精密零部件的母線和輪廓線參數；并可測量各種不規則零部件的輪廓參數。

 工作原理   Working principle

---

本系列輪廓儀-形狀測量儀維直角坐標測量法，觸針接觸式。機械部分采用進口緊密氣浮直線運動導軌，為X坐標的精密測量基準，保證了測量精密，且穩定性好、壽命長、運動靈活性號、直線性好、操作方便；

電器部分由專業工控計算機和精密電感傳感器、精密光柵位移傳感器組成；X軸的運動距離采用進口精密光柵尺精確計量尺寸坐標，Z坐標由電感傳感器組成；

測量軟件采用基于WINDOWS操作系統平臺的專業輪廓處理軟件，該測量軟件是我司專業軟件工程師和大學教授總結實際測量教學中的經驗，歷經3年時間聯合研發的，吸取了國外同行知名廠家的各方面優點，不僅具有豐富的輪廓處理功能，還可以測量各種精密機械零部件的素線輪廓形狀，是較先進的輪廓測量軟件；

數據采集及數據處理輸出均采用工控計算機及進口打印機，為用戶測量、存檔、輸出圖形及數據提供了完整的配置，為用戶帶來了極大的方便。

該儀器為直角坐標測量法，觸針接觸式。X軸采用高精密的氣浮導軌為基準，Z1軸采用數字傳感器，測繪出被測零件的表面輪廓形狀的坐標點，通過計算機的軟件對傳感器采集的原始數據進行數學運算處理，標注所需的測量項目。

 性能特點   Performance characteristics

---

●  無需轉換傳感器、測針；實現一次測量 粗糙度、輪廓儀同時分析

●  No need to change sensors and needles; Simultaneous analysis of roughness and profilometer can be achieved at one time.

●  一次測量，可分析工件不同區域粗糙度，提高測量效率

●  One measurement can analyze the roughness of different parts of the workpiece and improve the measuring efficiency.

●  X軸采用氣浮直線導軌，無磨損，精度高，壽命長

●  X-axis adopts air-floating linear guide rail, no wear, high precision and long service life.

●  Z1軸采用進口數字式傳感器，精度高、線性好

●  Z1 axis adopts imported digital sensor with high precision and good linearity

●  簡易的測針更換設計，一次安裝，無需校正  Simple stylus replacement, one time installation, no need correction

●  軟件支持中英文一鍵切換  Software supports one-click switching between Chinese and English

●  支持winXP、win7系統   Support winXP, win7 system

●  軟件標注與CAD標注一樣  Software annotation is the same as CAD

●  圓弧、線自動識別  Automatic Recognition of Arc and Line

●  支持DXF格式文件導入、導出，定制CAD格式導出

●  Support DXF format file import and export, customize CAD format export

●  支持連續標注、基準標注、支持任意插入點

●  Support for continuous annotation, base annotation, and insert points randomly

●  支持圖形自由旋轉及坐標自由旋轉  Support graphic and coordinate free rotation

●  原始數據自動保存，便于多次標注The original data can be saved automatically for multiple annotations.

●  鏡像功能，可保存標注后文件  Mirror function to save annotated files

●  可對X、Z1軸當前位置進行監控  The current position of X and Z1 axes can be observed.

●  具有測針自動接觸、自動抬起、自動回退功能  Stylus automatic contact, lifting and return .

●  可以對操作進行無限次的撤銷及恢復操作  Indefinitely operation for Revoked and Restored

●  捕捉開關打開時，自動生成及捕捉交點、圓心 、線段中點、端點、圓弧交點、中點、切點等特征點

●  When the capture switch is turned on, it automatically generates and captures the characteristics of intersection point, circle center, line segment point, end point, arc intersection point, midpoint and tangent point.

●  即使在非比例放大的情況下，也能進行正常的角度、圓弧、水平、垂直、線性等標注。

●  Even in the case of non-proportional amplification, normal angle, arc, horizontal, vertical and linear labeling can be annotated normally.

測量功能

●  尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

●  夾角：包含水平角、垂直角、夾角

●  位置公差：包含平行度、垂直度

●  形狀公差：包含直線度、凸度、圓弧輪廓度

●  輔助生成：包含輔助點、輔助線、輔助圓

●  Dimension：Contains the horizontal distance, vertical distance, linear distance, radius and diameter

●  Angle:  Horizontal Angle,  vertical angle,  cross angle

●  Position tolerance: contains the parallelism and perpendicularity

●  Form tolerance: contains the straightness, crown, circular arc profile

●  Auxiliary generation: contains the auxiliary point, auxiliary line, auxiliary circle

●  粗糙度分析(Roughness)：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO

●  波紋度分析(Waviness)：wt，wa，wp，wv，wq，wc，wku，wsk，w，wx，wz，wsm，wdc，wte，wmr，Aw，c（wmr）wmr（c），wdq

 技術指標   Technical indicators

---

---

●  測量項目

1、粗糙度 部分： Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr；

2、輪廓儀 部分： 點、直線、圓、部分圓、橢圓、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）、最高點、最低點、距離、角度處理（坐標夾角、直線夾角）、直線度、槽深、槽寬、溝邊距、溝心距、水平距、凸度（對數曲線）、輪廓度等參數；

●  粗糙度 測量范圍

1、X軸： RA：0.005μm—16.00μm；

2、Z1軸 ：±20μm、±40μm、±80μm；

3、取 樣 長 度 ：L 0.25mm、0.80mm、2.50mm、自動；

4、評 定 長 度 ：1L—5L(可選 L為取樣長度)；

5、測量行程長度 ：3L—7L(可選 L為取樣長度)；

●  輪廓儀 測量范圍

1、X軸（橫導軌）： 220mm；

2、Z1軸（傳感器）： 40mm；

3、Z軸（立柱）： 500mm；

●  粗糙度 測量精度

1、示值誤差1 ：0.001μm；

2、示值誤差2 ：≤±7％；

●  輪廓儀 測量精度

1、X軸(L=X軸導軌移動距離) ：±(1.2+L/100)μm；

2、Z1軸(H=Z1軸方向測量高度)： ±(1.5+3H/100)μm；

●  X軸水平臂

1、直線度： 1.5μm/200mm；

2、光柵分辨率： 0.1μm；

3、光柵產地： 進口；

●  Z1軸傳感器

1、分辨率： 0.05μm；

2、傳感器類型： 光柵傳感器；

3、產地： 進口；

4、移動方向： 前/后 雙方向；

5、測力： 0.5-6g；

6、測針針尖： 硬質合金 R：0.05mm、0.01mm；

7、爬坡角度： 上升77度 下降88度；

●  驅動行程

1、最大驅動行程長度： 17.5mm/0.71 inch；

2、最小驅動行程長度： 1.3mm/0.052 inch；

●  粗糙度 速度

1、測量速度： 0.135mm/s、0. 5mm/s、1mm/s；

●  輪廓儀 速度

1、測量速度： 0.1mm/s,0.2mm/s,0.5mm/s（自定義）；

2、定位速度： 0.1mm/s,0.2mm/s,0.5mm/s（自定義）；

●  圖形放大/縮小

1、圖形放大： 可任意縮小、放大；

●  綜合調整臺

1、X軸水平傾斜調整范圍：±30°；

2、Y軸方向調整范圍：±7.5mm；

3、Z軸回轉可調360度（帶微調裝置）；

●  安裝要求

1、電源： 220-240V  AC, 50HZ，單獨地線；最大功率消耗450W；

2、壓縮空氣： 純凈壓縮空氣：氣壓0.4MP，消耗0.1m3 /min （氣源供給0.6MP，0.25m3 /min以上）；

3、環境要求： 工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源；

 標準配置   Standard configuration

---

■   機械部件

1、主臺面（臺架）；

2、大理石工作臺；

3、氣浮導軌系統；

4、立柱系統；

5、數字傳感器；

6、調整工作臺；

7、測頭；

8、測桿；

9、空氣過濾系統；

■   電器部分

1、電機驅動板： 驅動控制各線性軸； 步進電機；

2、運動控制板： 負責數字信號處理；

3、扇形光柵： 粗糙度/輪廓形狀測量；

4、直線光柵： 直線移動定位；

■   測量軟件

1、專用測量軟件： 實現各測量參數的準確評估，存貯、打印等功能；人機交互性好；

---

選配附件：
