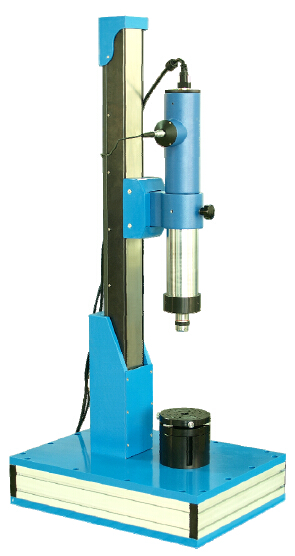

HC-CentricMAT系列 高精度電子中心偏測量?jī)x（偏心測量?jī)x）
產品簡介 Product introduction
HC-CentricMAT系列 電子中心偏測量?jī)x采用全數字化設計理念，結合了高精度電子自準直技術、數字圖像處理與分析、精密運動控制技術，可進行單透鏡、鏡頭組、紅外鏡頭的中心偏測量和分析。全計算機控制技術的應用使得該儀器不僅適用于高質量鏡頭的檢測和評估，也適用于鏡頭生產環節中的在線快速檢測。
HC-CentricMAT系列產品采用模塊化設計思路，既有具備性價比優勢的手動對焦機型，也有適合于在線測量的全自動機型；測量結果以文件方式存儲，并可打印或?qū)С鲇捎脩暨M(jìn)行后繼統計分析。全系列CentricMAT 儀器具有測量效率高、測量結果客觀、測量精度高等一系列優點，較之傳統的目視或視頻測量設備，測量精度可提高一個數量級以上。
HC-CentricMAT系列產品提供了豐富的選配光學、機械、電子及軟件，標準儀器產品通過選配相應的附件，可擴展進行EFL、曲率半徑、透鏡厚度及間距測量、MTF測量；同時，還可根據用戶需求，進行自定義擴展配置，以滿足日趨變化的光學測量應用。
性能特點 Performance characteristics
1、高精度、高效率和可靠的測量結果(High precision, high efficiency and reliability);
2、PC控制的全自動測量(Computer controlled fully automatic measurements);
3、用戶自定義測量步驟及可導出的測量結果報告(Custom programming of test procedure and exportable test report);
4、簡單易用及穩定可靠的軟件操作(User friendly software interface with reliable operation);
5、高精度自動對焦系統(High precision auto focus linear stage);
6、覆蓋近紅外波段的多波長應用(multi-wavelengh with near infrad capabilities);
7、可擴展的通用光學參數測量(Optional enhancements for optical parameters measurement like EFL, BFL, FFL and MTF);
工作原理 Working principle

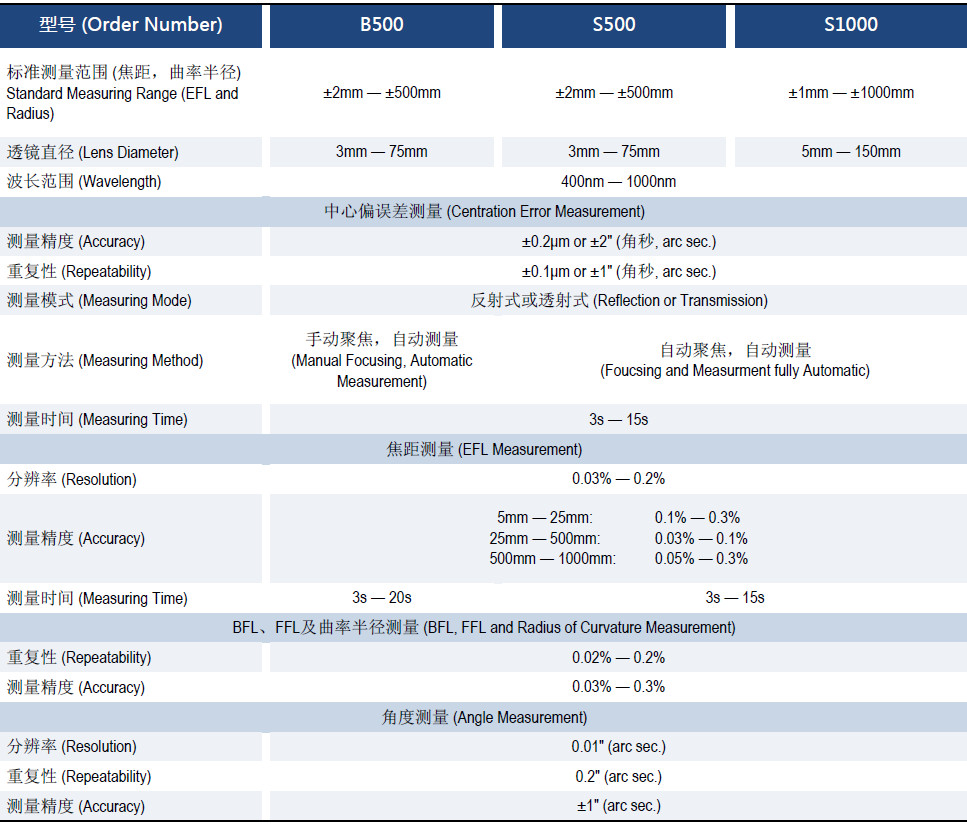

技術指標 Technical indicators
型號 | B500 | S500 | S1000 |
標準測量范圍(焦距，曲率半徑) | ±2mm — ±500mm | ±2mm — ±500mm | ±1mm — ±1000mm |
透鏡直徑 | 3mm — 75mm | 3mm — 75mm | 5mm — 150mm |
波長范圍 | 400nm — 1000nm |
中心偏誤差測量(Centration Error Measurement) |
測量精度 | ±0.2μm or ±2" (角秒, arc sec.) |
重復性 | ±0.1μm or ±1" (角秒, arc sec.) |
測量模式 | 反射式或透射式(Reflection or Transmission) |
測量方法 | 手動聚焦，自動測量 | 自動聚焦，自動測量 |
測量時間 | 3s — 15s |
焦距測量(EFL Measurement) |
分辨率 | 0.03% — 0.2% |
測量精度 | 5mm — 25mm: 0.1% — 0.3% 25mm — 500mm: 0.03% — 0.1% 500mm — 1000mm: 0.05% — 0.3% |
測量時間 | 3s — 20s | 3s — 15s |
BFL、FFL及曲率半徑測量(BFL, FFL and Radius of Curvature Measurement) |
重復性 | 0.02% — 0.2% |
測量精度 | 0.03% — 0.3% |
角度測量(Angle Measurement) |
分辨率 | 0.01" (arc sec.) |
重復性 | 0.2" (arc sec.) |
測量精度 | ±1" (arc sec.) |
