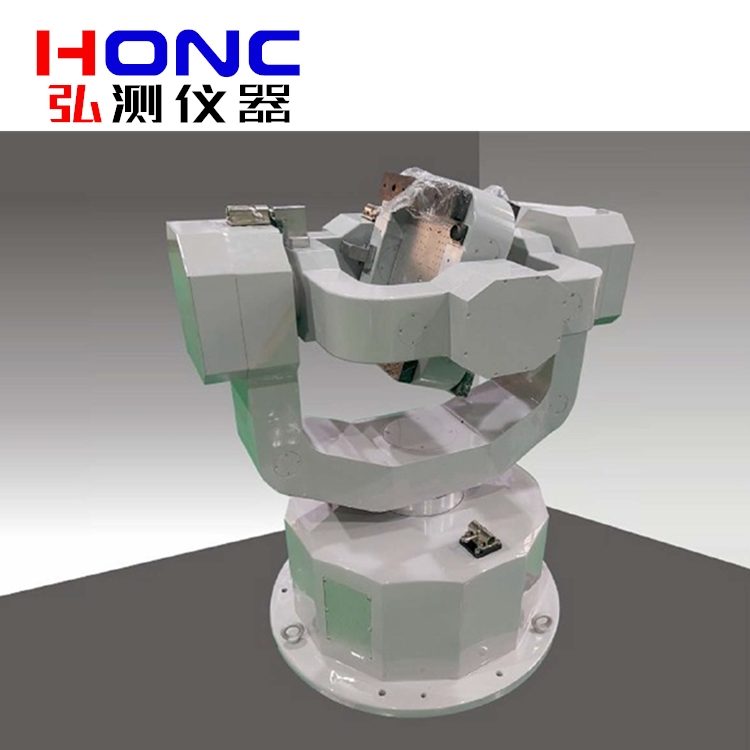

3FDT-400C型 三軸電動轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

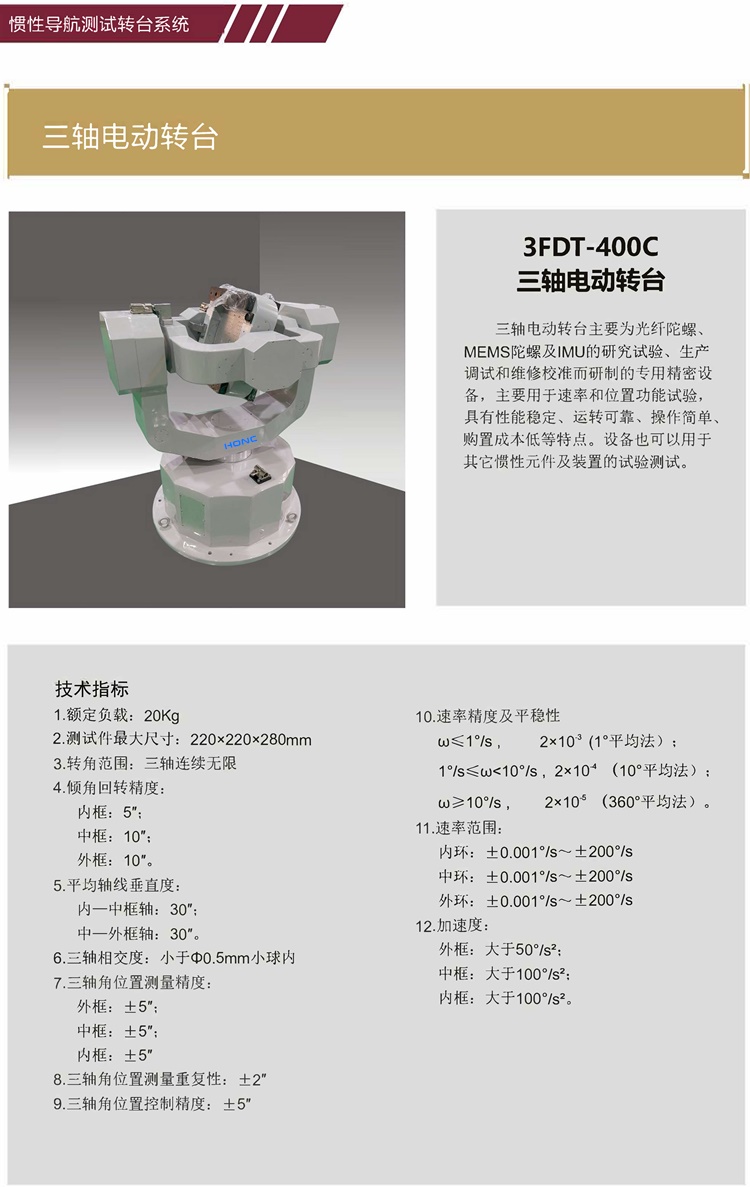

技術指標 Technical indicators
1. 額定負載：20Kg；
2. 測試件最大尺寸：220×220×280mm；
3. 轉角范圍：三軸連續無限；
4. 傾角回轉精度：內框：±5″；中框： ±10″；外框：±10″。
5. 平均軸線垂直度： 內—中框軸：±30″；中—外框軸：±30″。
6. 三軸相交度：小于Φ0.5mm小球內；
7. 三軸角位置測量精度：外框：±5″；中框：±5″；內框:±5″；
8. 三軸角位置測量重復性：±2″；
9. 三軸角位置控制精度：±5″；
10. 速率精度及平穩性
ω≤1°/s，2×10-3 (1°平均法）；
1°/s≤ω<10°/s，2×10-4 （10°平均法）；
ω≥10°/s，2×10-5 （360°平均法）。
11. 速率范圍：
內環：±0.001°/s～±200°/s；
中環：±0.001°/s～±200°/s；
外環：±0.001°/s～±200°/s；
12. 加速度：
外框：大于50°/s2；
中框：大于100°/s2；
內框：大于100°/s2；
