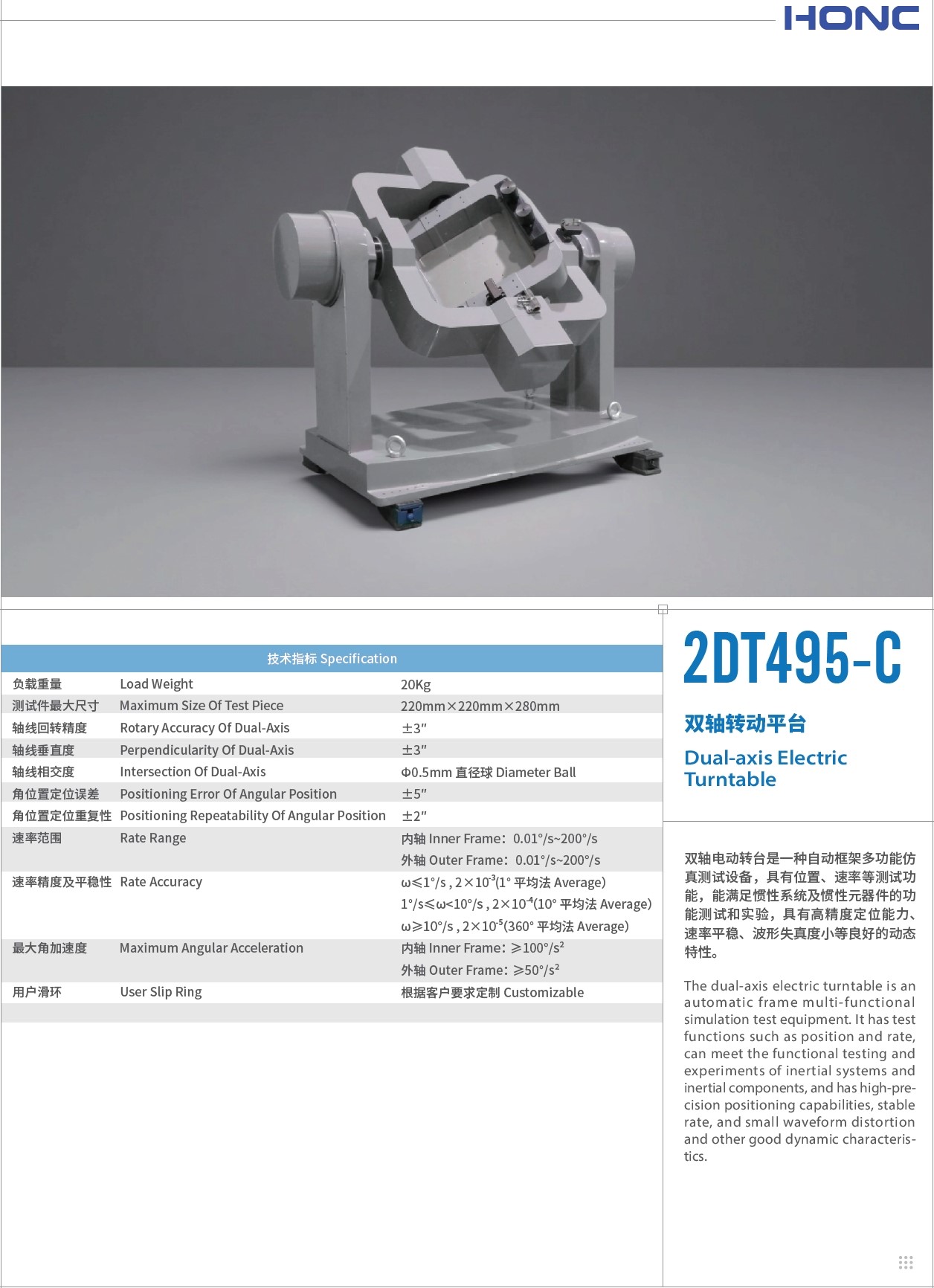

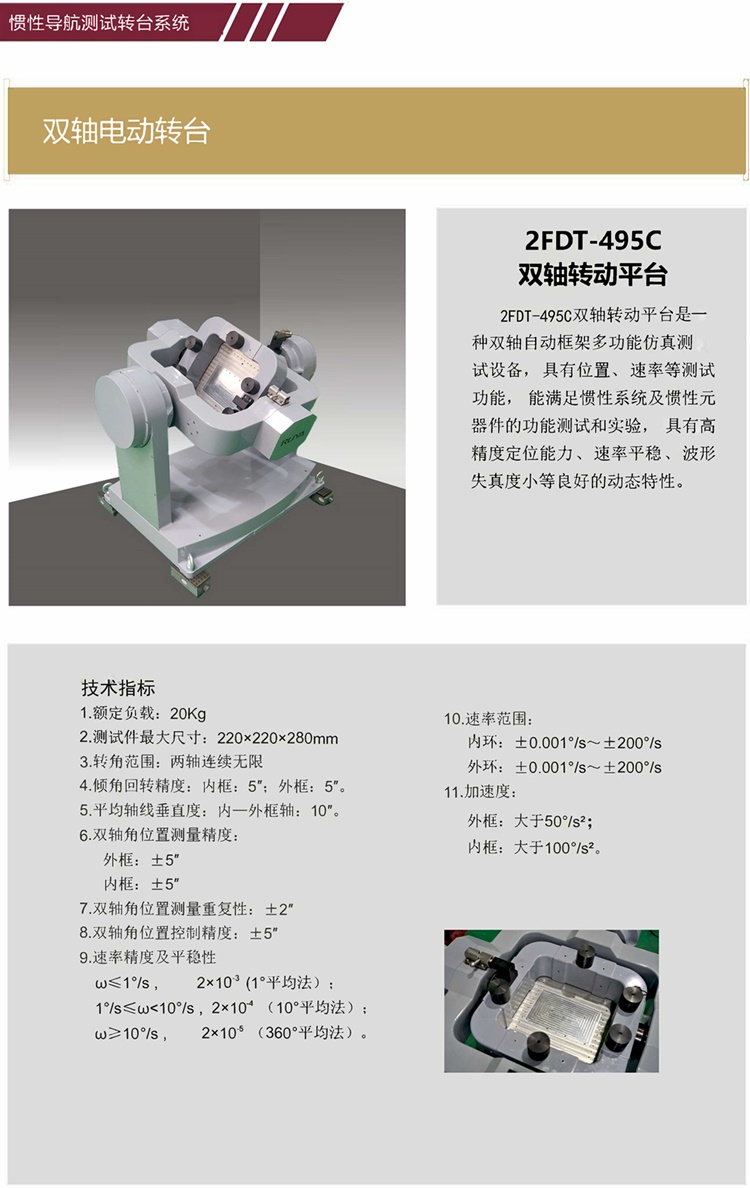

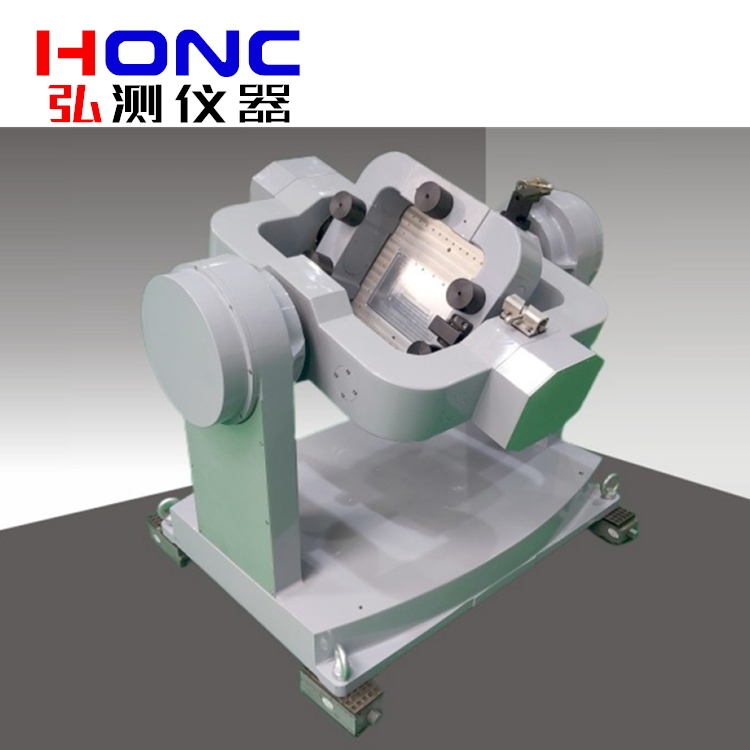

2FDT-495C型 雙軸電動轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
雙軸電動轉臺是一種自動框架多功能仿真測試設備，具有位置、速率等測試功能，能滿足慣性系統及慣性元器件的功能測試和實驗，具有高精度定位能力、速率平穩、波形失真度小等良好的動態特性。
The dual-axis electric turntable is an automatic frame multi-functional simulation test equipment. It has test functions such as position and rate,can meet the functional testing and experiments ofinertial systems and inertial components, and has high-precision positioning capabilities,stable rate,and small waveform distortion and other good dynamic characteristics.
技術指標 Technical indicators
1.額定負載：20Kg；
2.測試件最大尺寸：220×220×280mm；
3.轉角范圍：兩軸連續無限；
4.傾角回轉精度：內框：±3″；外框：±3″。
5.平均軸線垂直度：內—外框軸：±3″。
6.雙軸角位置測量精度：外框：±5″；內框：±5″；
7.雙軸角位置測量重復性：±2″；
8.雙軸角位置控制精度：±5″；
9.速率精度及平穩性
ω≤1°/s，2×10-3 (1°平均法）；
1°/s≤ω<10°/s，2×10-4 （10°平均法）；
ω≥10°/s，2×10-5 （360°平均法）。
10.速率范圍：
內環：±0.001°/s～±200°/s；
外環：±0.001°/s～±200°/s；
11.加速度：
外框：大于50°/s2；
內框：大于100°/s2；
12.用戶滑環：可根據用戶要求定制；
