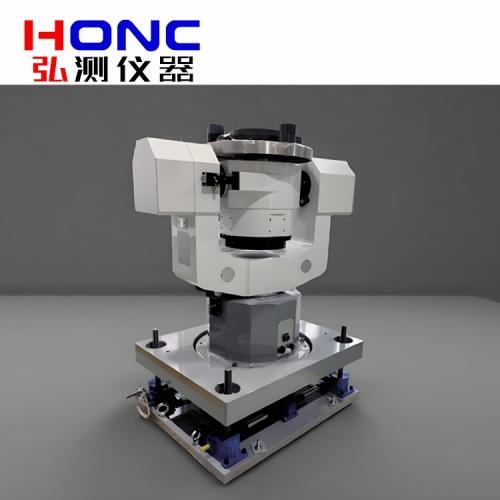

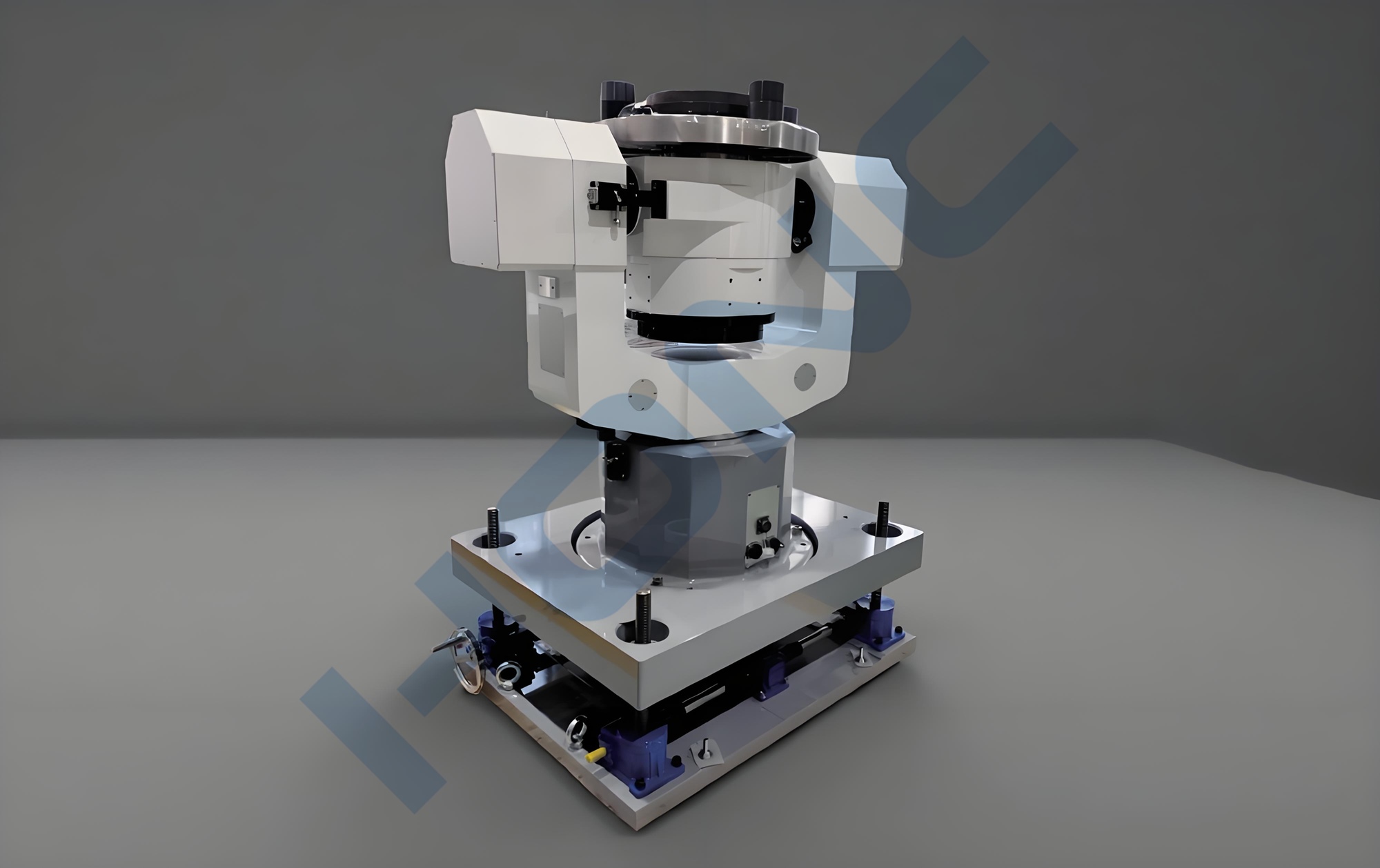

3DT-500AH型 三軸電動升降轉臺（帶升降）【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
三軸電動轉臺是一種能夠實現三個獨立軸（通常為俯仰、滾轉和偏航）旋轉的設備，廣泛應用于航空航天、軍事、科研、工業自動化等領域。
The three-axis electric turntable is a device thatcanrotate onthreeindepen-dent axes (usually pitch, roll and yaw). It is widely used in aerospace, military,scientifc research, industrial automation and other fields.
技術指標 Technical indicators
1.負載重量/Load Weight：50Kg；
2.臺面直徑/Table Diameter：Φ500mm；
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout：0.02mm；
5.軸線回轉精度/Rotary Accuracy Of Three-Axis：±3"；
6.軸線垂直度/Perpendicularity Of Three-Axis：±3"；
7.軸線相交度/Intersection Of Three-Axis：Φ0.5mm直徑球/DiameterBall；
8.角位置定位誤差/Positioning Error Of Angular Position：±5"；
9.角位置定位重復性/Positioning Repeatability Of Angular Position： ±2"；
10.速率范圍/Rate Range：
內軸/ Inner Frame： 0.01°/s~100°/s；
中軸/ Middle Frame： 0.01°/s~100°/s；
外軸/ Outer Frame： 0.01°/s~50°/s；
11.速率精度及平穩性/RateAccuracy：
ω≤1°/s ，2×10-3(1° 平均法 Average)；
1°/s≤ω<10°/s ，2×10-4(10°平均法Average)；
ω≥10°/s ，2×10-5(360° 平均法 Average)；
12.最大角加速度/Maximum Angular Acceleration：
內軸/ Inner Frame：≥150°/s2；
中軸/ Middle Frame： ≥100°/s2；
外軸/ Outer Frame：≥50°/s2；
13.升降范圍/Lifting Range：0~200mm；
14.用戶滑環/User Slip Ring：根據客戶要求定制/Customizable；
