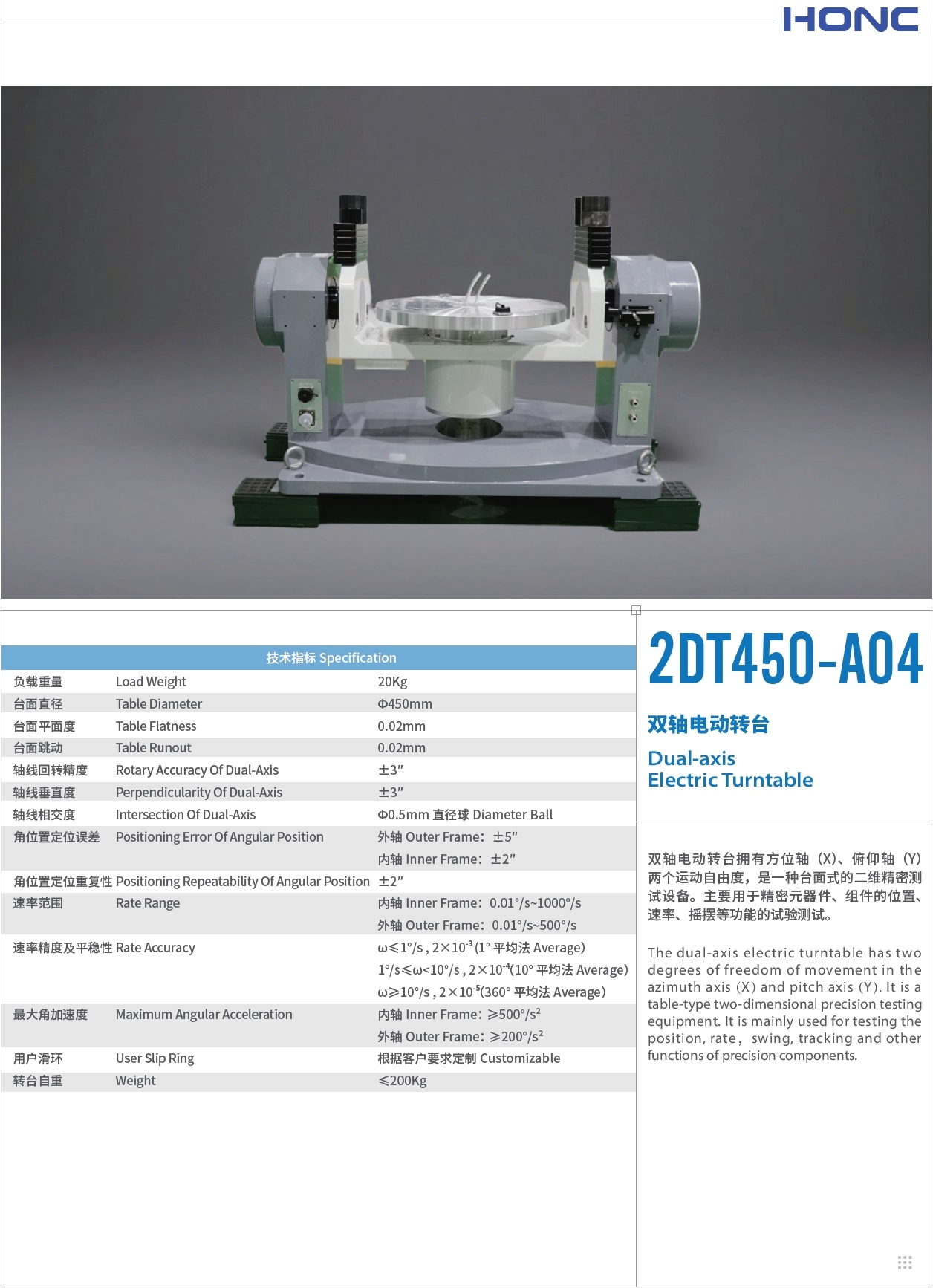

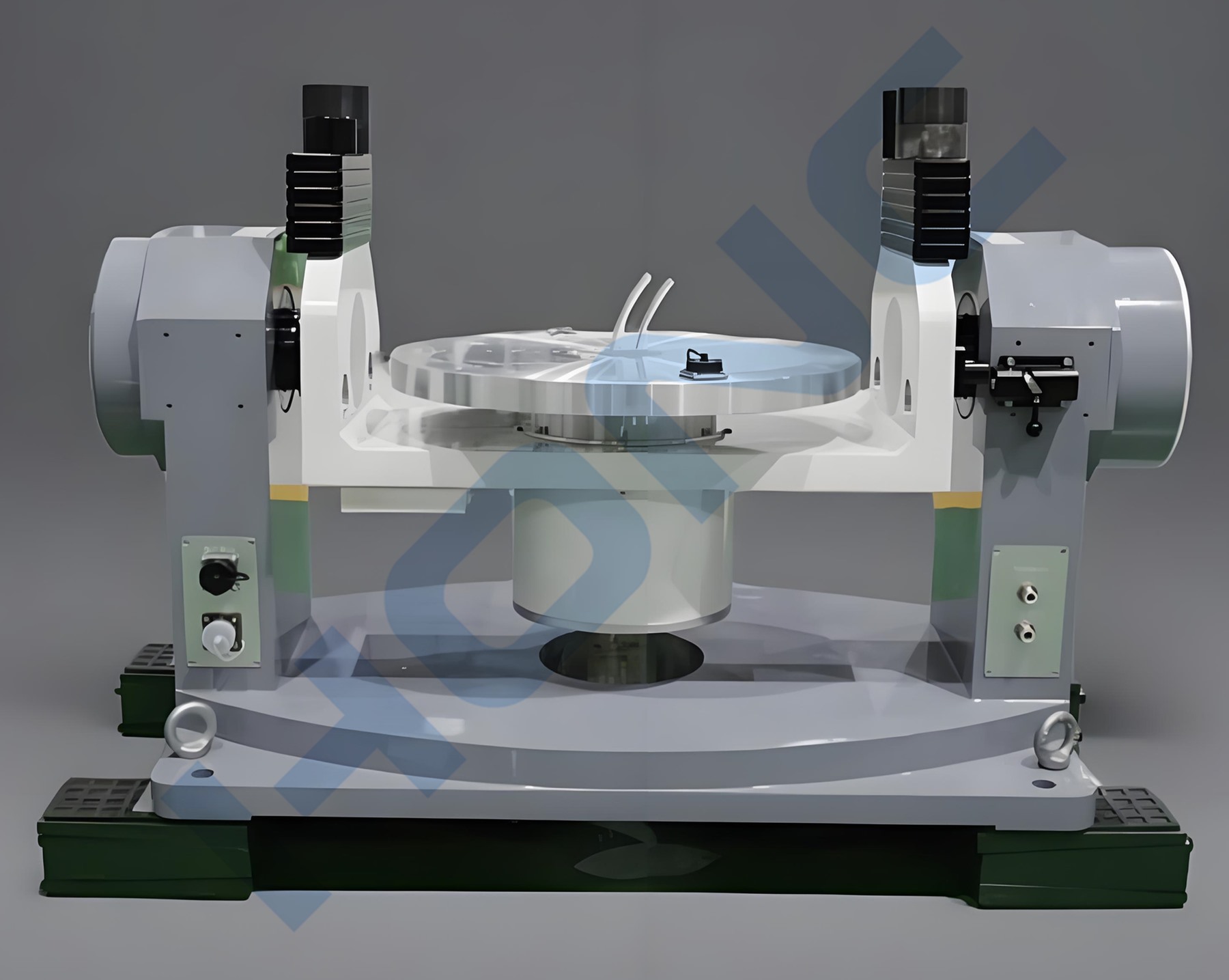

2DT-450A04型 雙軸電動轉臺【慣性導航測試轉臺】
新款外觀，僅供參考，請以實物為準
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
雙軸跟蹤轉臺擁有方位軸 (X)、俯仰軸（Y）兩個運動自由度，是一種臺面式的二維精密測試設備。主要用于精密元器件、組件的位置、速率、搖擺、跟蹤等功能的試驗測試。
The dual-axis tracking turntable has two degrees of freedom of movement in the azimuth axis (X) and pitch axis (Y). It is a table-type two-dimensional precision testing equipment. It is mainly used for testing the position, rate, swing, tracking and other functions of precision components.
技術指標 Technical indicators
1.負載重量/Load Weight：20Kg；【可根據用戶要求定制】
2.臺面直徑/Table Diameter：Φ450mm；【可根據用戶要求定制】
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout：0.02mm；
5.軸線回轉精度/Rotary Accuracy Of Dual-Axis：±3"；
6.軸線垂直度/Perpendicularity Of Dual-Axis：±3"；
7.軸線相交度/Intersection Of Dual-Axis：Φ0.5mm直徑球/DiameterBall；
8.角位置定位誤差/ Positioning Error Of Angular Position：
外軸/ Outer Frame：±5"；【可根據用戶要求定制】
內軸/ Inner Frame：±2"；【可根據用戶要求定制】
9.角位置定位重復性/ Positioning Repeatability Of Angular Position：±2"；
10.速率范圍/Rate Range：
內軸/ Inner Frame：0.01°/s~1000°/s；【可根據用戶要求定制】
外軸/ Outer Frame：0.01°/s~500°/s；【可根據用戶要求定制】
11.速率精度及平穩性/Rate Accuracy：
ω≤1°/s，2×10-3(1°平均法 Average)；
1°/s≤ω<10°/s，2×10-4(10° 平均法 Average)；
ω≥10°/s，2×10-5(360°平均法Average)；
12.最大角加速度/Maximum Angular Acceleration：
內軸/ Inner Frame：≥500°/s2；【可根據用戶要求定制】
外軸/ Outer Frame：≥200°/s2；【可根據用戶要求定制】
13.用戶滑環/User Slip Ring：根據客戶要求定制/Customizable；
14.轉臺自重/Weight：≤200Kg；
