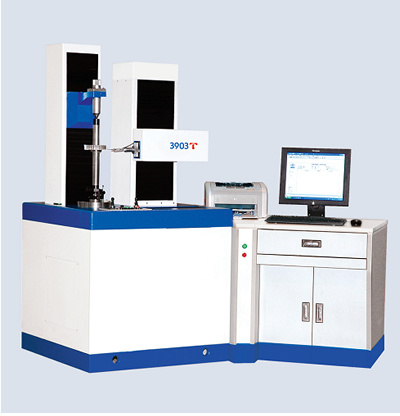

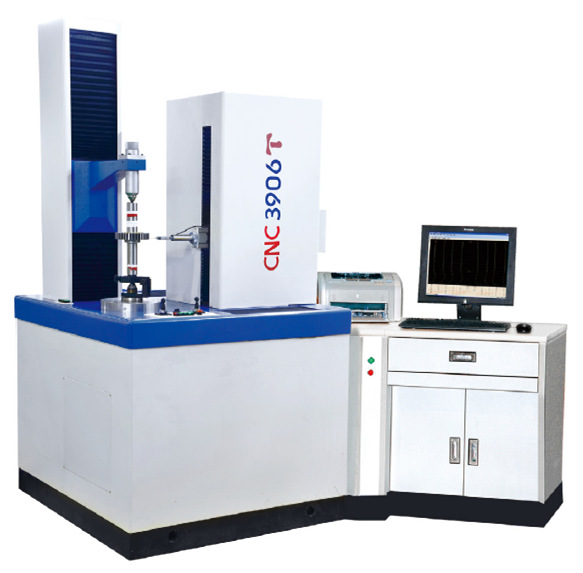

3903T、3906T型 齒輪測量中心
產品簡介 Product introduction
3903T、3906T型齒輪測量中心，基本配置可以測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
● 主機結構緊湊，測量精度高，示值穩定,外形美觀。測量主機采用四坐標測量系統；德國進口長光柵、 圓光柵傳感器；密珠滾動導軌、剛性好、示值穩定。
● 測量參數多、應用范圍廣?？蓽y量齒輪的齒廓偏差(Fα、ffα、fHα)、 螺旋線偏差(Fβ、ffβ、fHβ)、齒距偏差(Fp、Fpk、fpt)、徑向跳動(Fr)等， 并且還可測量齒輪滾刀、蝸輪滾刀、插齒刀、剃齒刀、徑向剃齒刀、 蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件的相應參數。
● 全自動完成測量循環，速度快。在被測齒輪一次裝夾中，自動完成齒輪齒廓、螺旋線、齒距、徑跳測量項目的檢測，微機控制全自動完成測量循環，速度快。
● 軟件功能齊全、內容豐富，操作方便。用戶可根據被測工件,選擇測量項目。圓柱齒輪測量結果可按ISO1328（GB/T10095、DIN3962、JIS B1702、AGMA88）等多種標準評定。對于特殊要求，齒廓有K形圖、齒廓凸度（Cα）、螺旋線有輪齒的鼓度（Cβ）特定公差帶進行評估。軟件操作方便、靈活。
技術指標 Technical indicators
| 規格/型號 | 3903T
| 3906T |
| 可測齒輪模數 | 1～15mm | 1～20mm |
| 可測齒輪最大外徑 | 300mm | 600mm |
| 上下頂尖距離 | 20～450mm | 30～700mm |
| 測頭距下頂尖距離 | 10～300mm | 10～300mm |
| 可測螺旋角范圍 | 0 ~ 90° | 0 ~ 90° |
| 可測工件最大重量 | 100kg | 300kg |
| 儀器凈重 | 1500kg | 2000kg |
| 儀器毛重 | 2050kg | 2450kg |
| 主機尺寸（長×寬×高） | 885×910×1800mm | 1176×1135×2010mm |
| 包裝外形尺寸（長×寬×高） | 1474×1214×1980mm | 1544×1414×2150mm |
| 微機箱包裝尺寸（長×寬×高） | 1984×1054×1470mm | 2024×1099×1470mm |
標準配置 Standard configuration
● 測量主機：1臺
● 微型計算機：1套
● 微機內控桌：1臺
● 打印機：1臺
● 球測頭（φ1、φ2、φ3、φ4）：.各2個共8件
● 帶動器：1套
● 測桿：1套
● 芯軸 (150mm、420mm)：各1個
● 打印紙：1包
選配附件 Optional accessories
● 漸開線、螺旋線樣板：1塊
● 高精度標準齒輪：1個
● 齒面粗糙度測量裝置：1套
● 可漲芯軸：1套
● 穩壓電源：1臺
應用范圍 Applications

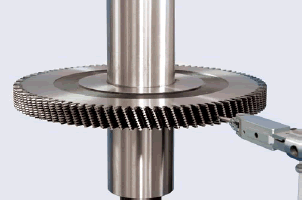

齒輪測量
|
內齒輪測量
|

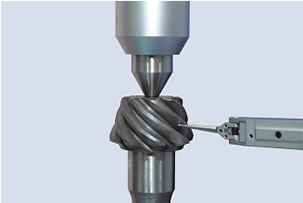

弧齒錐齒輪測量
|
弧齒錐齒輪測量
|

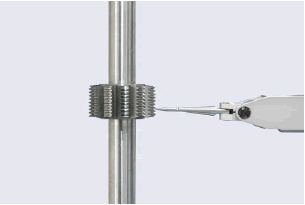

滾刀測量
|

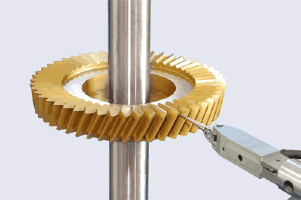

剃齒刀測量
|

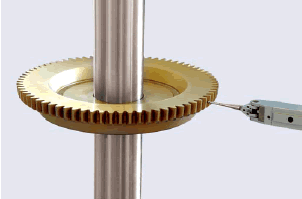

插齒刀測量
|
插齒刀測量
|

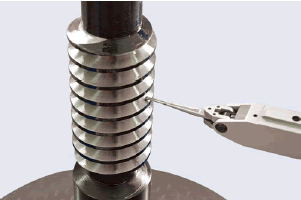

蝸桿測量
|
蝸輪測量
|
漸開線樣板測量
|

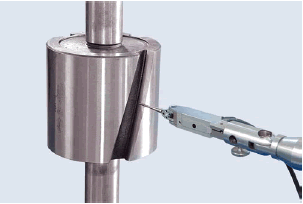

螺旋線樣板測量
|

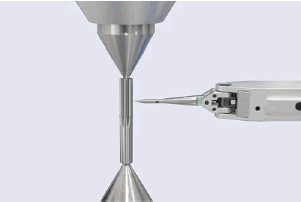

小模數齒輪滾刀測量
|
小模數齒輪測量
|
