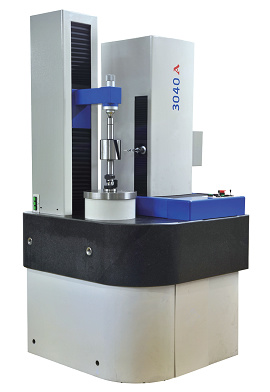

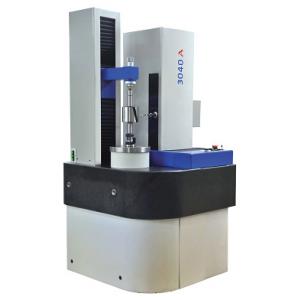

3040A、3060A、3080型 經濟型齒輪測量中心
產品簡介 Product introduction
3040A、3060A、3080經濟型齒輪測量中心，基本配置軟件可以測量圓柱齒輪，可選測量軟件有：齒輪滾刀測量軟件、蝸輪滾刀測量軟件、剃齒刀測量軟件、插齒刀測量軟件、蝸桿測量軟件、蝸輪測量軟件、直齒錐齒輪測量軟件、斜齒錐齒輪測量軟件、弧齒錐齒輪測量軟件等。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
■ 主機結構、部件先進，測量精度高。進口高精度測頭、示值穩定；密珠滾動導軌、剛性好；測量主機采用四坐標測量系統，主軸采用直驅電機，其它三軸采用日本高性能交流伺服電機，進口高精度傳感器作為位置傳感器，形成全閉環反饋控制，提高了系統的測量精度。
■ 軟件功能齊全，內容豐富。用戶可根據被測工件，選擇測量項目。圓柱齒輪測量結果按GB10095-2008、DIN3962-1978、ISO1328、AGMA-2000-A88等多種評定標準進行自動評定、分級。對于特殊要求，還可以進行齒廓公差帶（K形圖）、齒廓凸度Cα、螺旋線公差帶（K形圖），螺旋線鼓度Cβ等項目的評定。
■ 操作方便，測量過程自動完成。被測工件在一次裝卡過程中，由計算機控制自動完成測量過程，測量效率高。
■ 主機外形美觀，結構穩定。采用大理石平臺，美觀不變形。
技術指標 Technical indicators
| 規格/型號 | 3040A
| 3060A | 3080 |
| 可測齒輪模數 | 1～12mm | 1～20mm | 1～20mm |
| 可測齒輪最大外徑 | 400mm | 600mm | 800mm |
| 上下頂尖距離 | 30～500mm | 20-800mm | 30～1000mm |
| 測頭至下頂尖距離 | 40-340mm | 5-405mm | 10-600mm |
| 可測螺旋角范圍 | 0—90° | 0—90° | 0—90° |
| 可測工件最大重量 | 100kg | 400kg | 1000kg |
| 儀器凈重 | 1350kg | 2600kg
| 3000kg |
| 儀器毛重 | 1650kg | 3000kg | 3500kg |
| 主機尺寸（長×寬×高） | 925mm×950mm×1880mm | 1246mm×1080mm×2195mm | 1370mm×1365mm×2460mm |
| 包裝外形尺寸(長×寬×高) | 1360mm×1070mm×2047mm | 1574mm×1260mm×2407mm | 1800mm×1560mm×2337mm |
| 工件立柱包裝箱尺寸(長×寬×高) | - - | - - | 1760mm×800mm×957mm |
| 微機箱包裝尺寸(長×寬×高) | 1300mm×1000mm×1107mm | 1300mm×1000mm×1107mm | 1700mm×1030mm×1107mm |
標準配置 Standard configuration
● 測量主機
● 微型計算機
● 打印機
● 微機桌
● 帶動器
● 標準芯軸
● 球測頭
● 進口球測頭
選配附件 Optional accessories
● 漸開線、螺旋線樣板
● 高精度標準齒輪
● 可漲芯軸
● 穩壓電源
