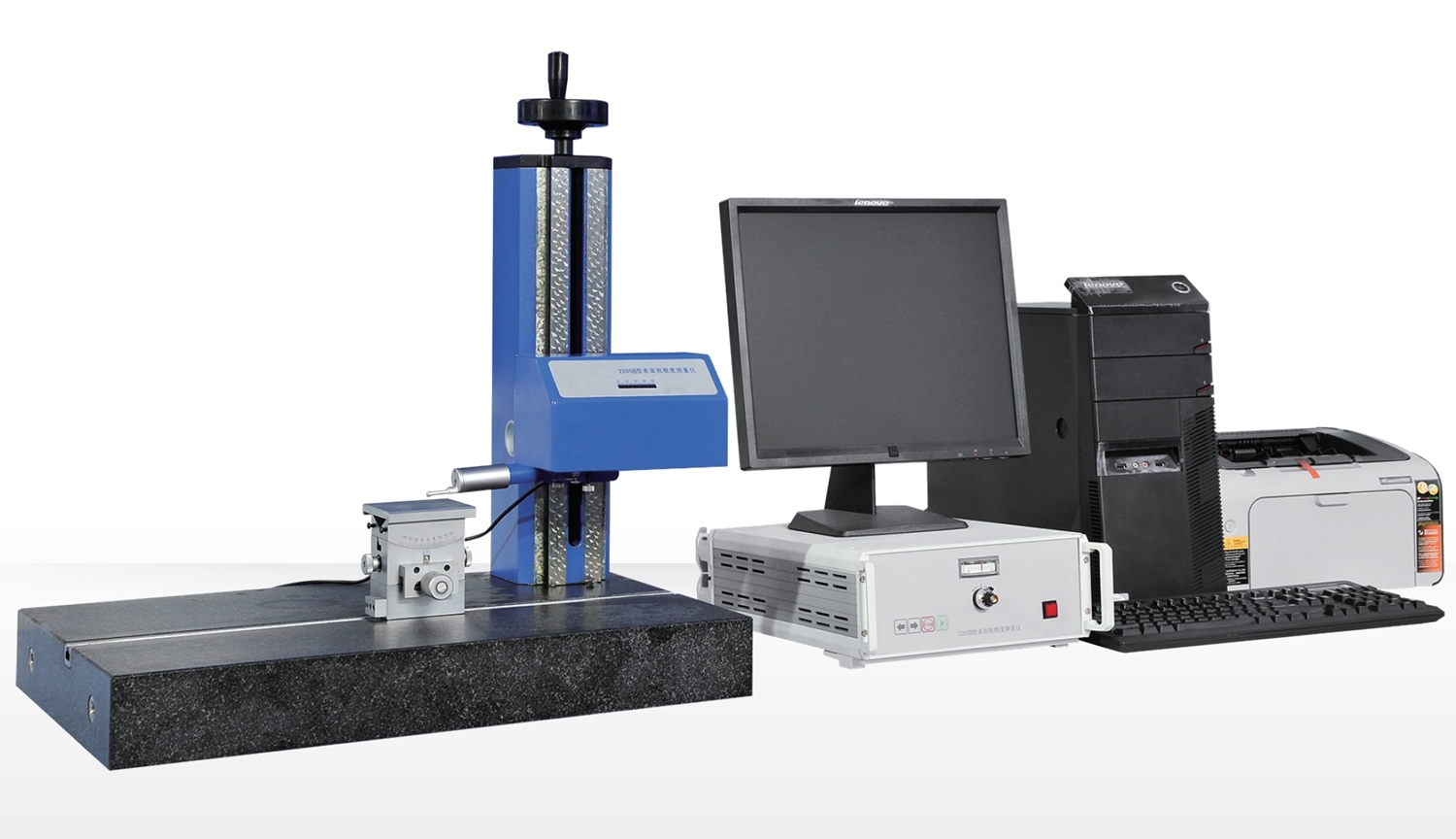

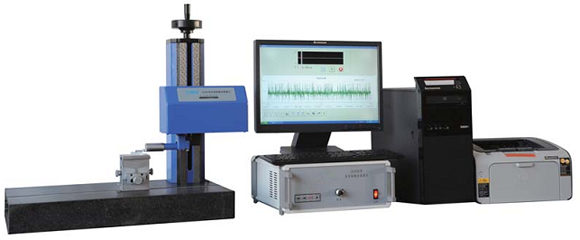

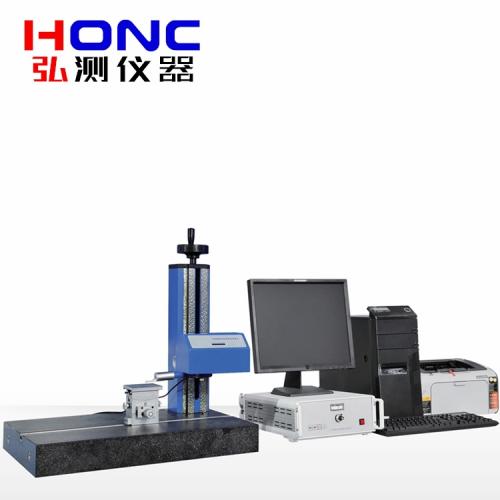

2205B型 表面粗糙度測量儀
產品簡介 Product introduction
本儀器是評定零件表面質量的臺式粗糙度儀?？蓪Χ喾N零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，內孔表面，深槽表面、軸承滾道等，實現了表面粗糙度的多功能精密測量。
技術指標 Technical indicators
1、測量原理：觸針法，電感傳感器；
2、測量范圍：垂直400μm，水平50mm；
3、Ra示值誤差：≤±5%；
4、最小分辨力：垂直0.06nm，水平1μm；
5、取樣長度：0.25,0.8,2.5mm；
6、評定長度：N倍取樣長度，N=1，2，3，4，5；
7、數字濾波器：高斯、2RC、相位校正、二乘、不濾波；
8、測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr（符合GB/T 3505-2000定義）；

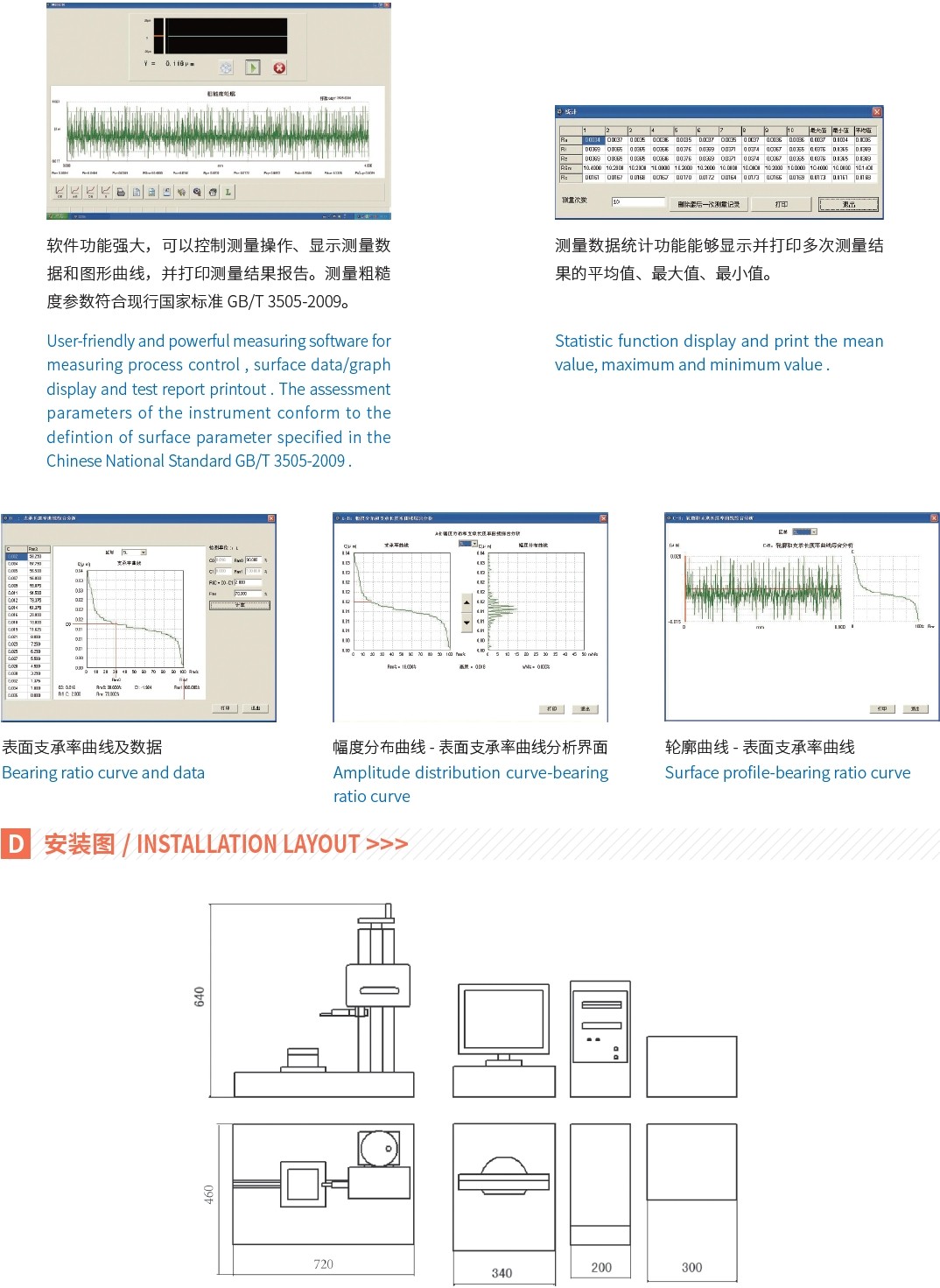

9、輪廓圖形：直接輪廓、濾波輪廓、Rmr曲線，幅度分布曲線；
10、輪廓圖形的垂直放大倍率：1－500000可選，亦可手動輸入；
11、輪廓圖形的水平放大倍率：1－50000可選，亦可手動輸入；
12、驅動箱滑行速度：0.2mm/s、0.5mm/s；
13、傳感器返回形式：手動/自動；
14、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm；
15、立柱結構：手動升降；
16、立柱垂直測量高度：280mm；
17、工作底臺：400mm×600mm 大理石平臺；
18、儀器凈重：250kg；
19、儀器毛重：350kg；
20、儀器外形尺寸：1620mm×420mm×640mm；
21、包裝外形尺寸：1590mm×1150mm×1065mm；

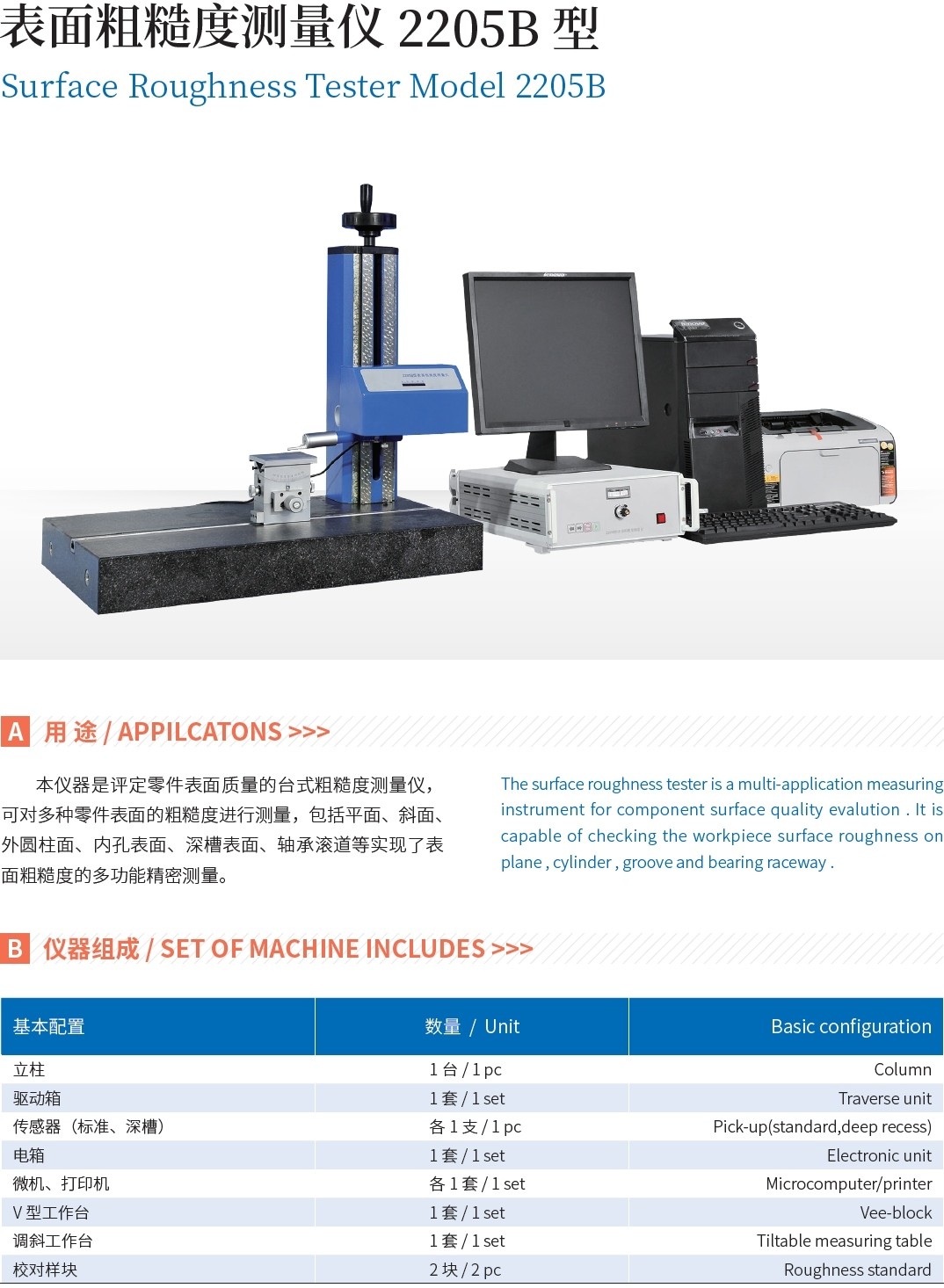

標準配置 Standard configuration
1、立柱
2、驅動箱
3、電箱
4、微機
5、打印機
6、傳感器（標準、剛性）
7、V型工作臺
8、調斜工作臺
9、校對樣塊

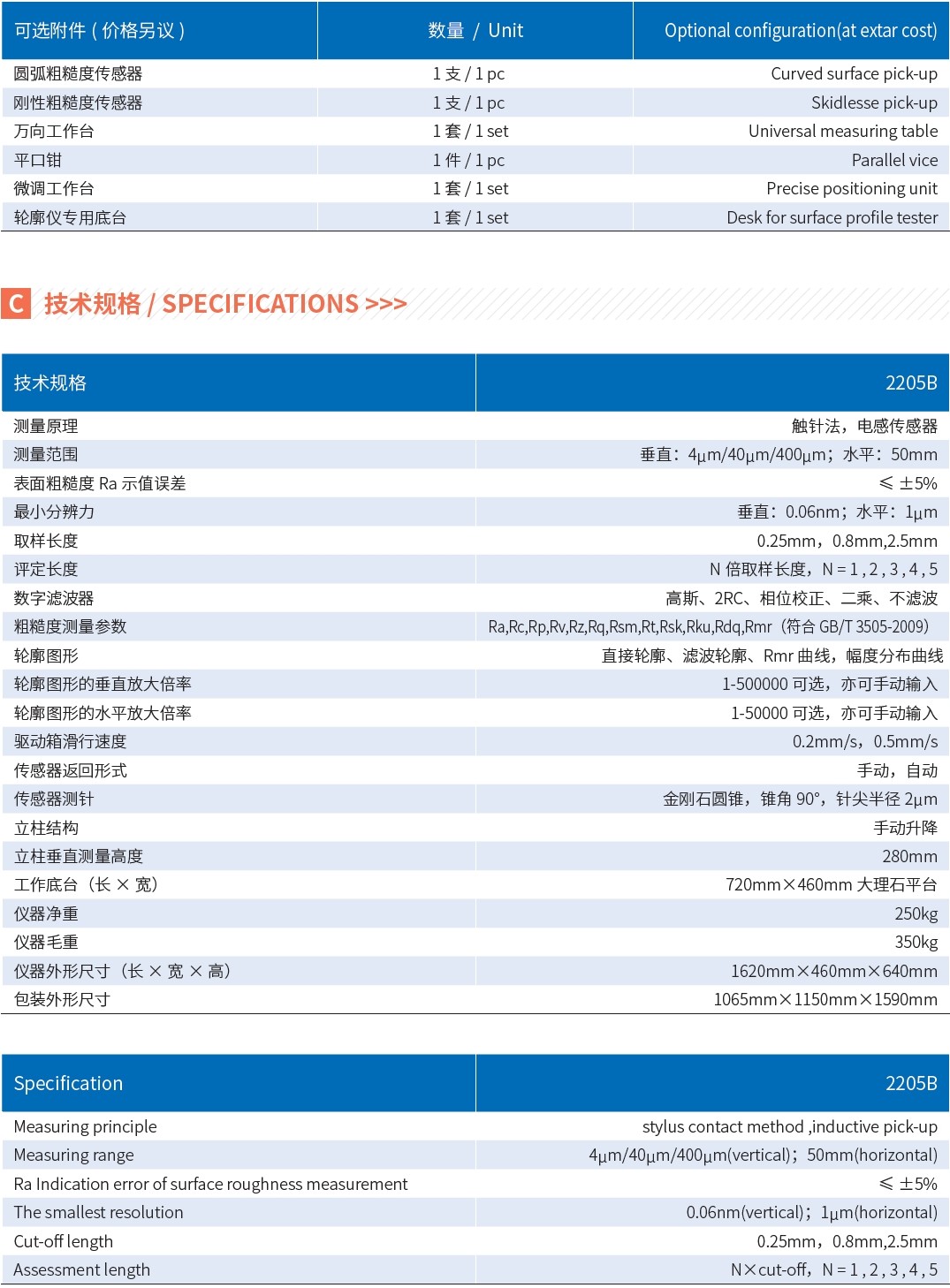

選配附件 Optional accessories
● 粗糙度圓弧傳感器
● 粗糙度深槽傳感器
● 粗糙度小孔傳感器
● 萬向工作臺
● 可根據用戶要求設計專用形狀測針和粗糙度傳感器
● 多功能V型塊
● 輪廓儀專用底臺
● 角度校準器具
● 標準球校準器具

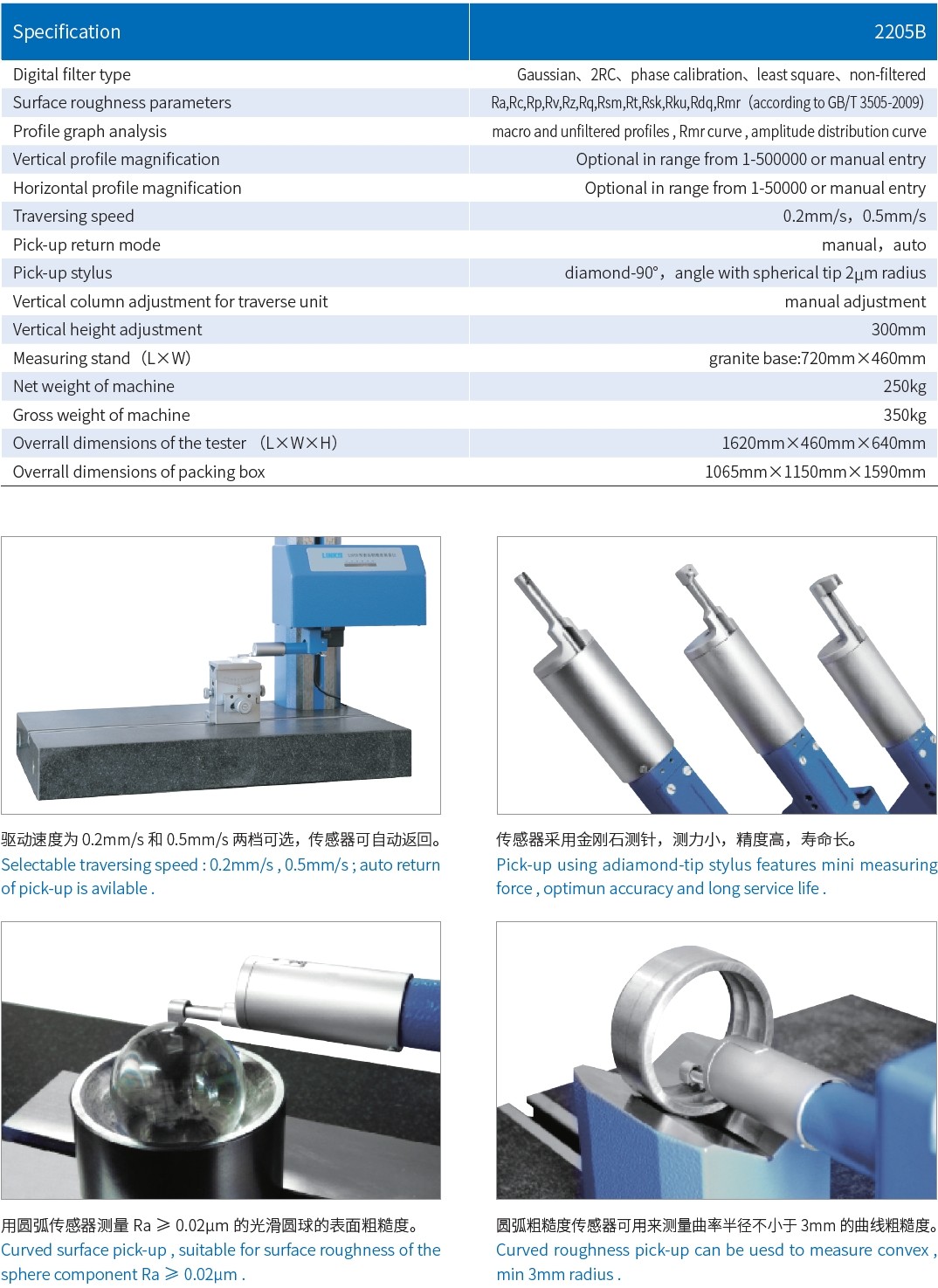

驅動速度為0.2mm/s和0.5mm/s兩檔可選。傳感器可自動返回。
|
傳感器采用金鋼石測針，測力小，精度高， 壽命長。
|
用圓弧傳感器測量Ra≥0.02μm的光滑圓球的表面粗糙度。
|
圓弧粗糙度傳感器可用來測量曲率半徑不小于3mm的曲面粗糙度。
|
