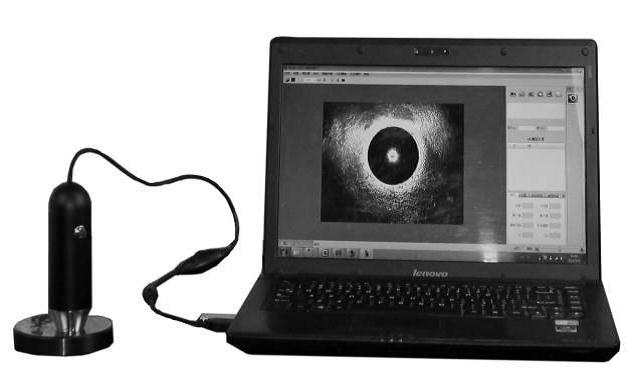

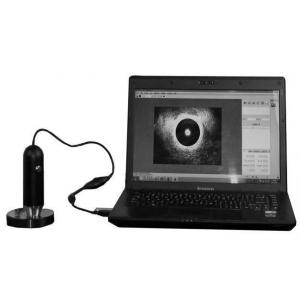

THBS-MA-P型 便攜式布氏硬度自動測量系統
產品簡介 Product introduction
布氏計算機測試系統，通過數字成像技術及圖像識別技術，對布氏壓痕進行自動分析及精確測量，消除人工讀數的疲勞及讀數誤差。整個測量過程可以在一秒中之內完成。在壓痕圖像上，自動尋找最符合壓痕特點的像素，高速分析，自動讀數。最多時，系統會對同一壓痕測量800個直徑，以保證高精度及高重復性。突破傳統壓痕讀取技術只能對表面光潔圖像進行測量的局限性，使系統可以在工業車間環境及工件上正常使用。對標準塊壓痕、有陰影壓痕、背景模糊壓痕、橢圓壓痕均自動測量。
應用范圍 Applications
1、在天然狀態或退火狀態下鋼的布氏硬度值與抗拉強度值；
2、在精練淬火或淬火加回火狀態下鋼的布氏硬度值與抗拉強度值；
3、鑄鐵的布氏硬度；
4、黃銅鑄件的布氏硬度；
5、輾壓黃銅的布氏硬度；
6、紫銅的布氏硬度；
7、錫青銅合金的布氏硬度；
8、鋁合金鑄件的布氏硬度；
9、特別適用于工作現場對大型零部件進行布氏硬度的檢驗；
性能特點 Performance characteristics
1． 方便的攜帶性能：整套系統設計小巧精致、安裝方便、操作簡單。
2． 專業的光學設計：保證布氏壓痕圖像清晰、邊界分明。兩種放大倍數的物鏡，大小壓痕均能放大到最佳測量大小，提高測量準確性；
3． 高分辨數字成像：采用工業級數字?jǐn)z像頭，圖像清晰。
4． 精準的圖像分析：綜合形狀、亮度及邊緣計算，提高測量結果的準確性。
5． 高速的測量速度：自動測量，實時計算準確的硬度值及壓痕直徑。
6． 寬廣的適用范圍：試驗室，或工業車間；拋光工件，或銹蝕的試樣；均能獲得準確測試結果。
7． 強大的軟件功能：單件測量、批量測量、ASTM/國標硬度換算表、數據及圖像存儲、數據庫查詢、不合格值報警及支持SPC程序。
主要功能：
1． 圖像采集：實時顯示硬度壓痕圖像，可存儲、打印圖像。
2． 壓痕測量：自動測量，重復性好、準確性高、適用性廣。同時支持手動測量和手動調整。
3． 標定方式：使用標準硬度塊標定或長度標尺標定
4． 硬度換算：依據GB/ASTM 標準，自動進行布氏—洛氏—維氏等多種硬度轉換。
5． 圖文報告：自動記錄測量數據，按用戶定制輸出WORD 報告。
6． 數據導出：自動記錄測量數據，所有數據按EXCEL 格式保存。
7． 數據庫支持：支持?jǐn)?shù)據庫，方便用戶查詢。
技術指標 Technical indicators
1． 測量范圍： 1.2mm 至6mm
2． 數字成像：130 萬工業級數字?jǐn)z像頭
3． 放大倍數：１Ｘ，２Ｘ
4． 測量方式：自動/手動
5． 標定方式：標準硬度塊/長度標尺
6． 支持語言：中文
7． 電 源：USB 供電。
8． 重 量：0.5 公斤
標準配置 Standard configuration
1．測量頭（內含攝像頭）
2．長鏡筒（用于測量小壓痕）
3．連線及接口
4．布氏標準硬度塊
5．儀表箱
6、說明書
