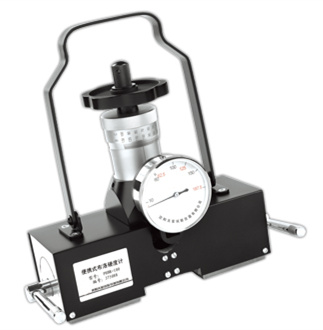

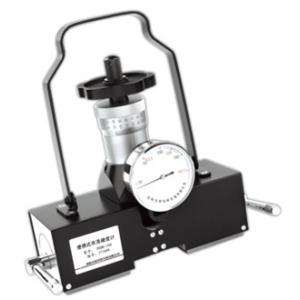

PHBR-100型 磁力式布洛硬度計
應用范圍 Applications
﹡ 利用磁吸力將洛氏硬度測頭固定在鋼鐵零件表面測試硬度。完全按照洛氏硬度試驗原理，試驗條件符合中國標準GB/T230.2-2002。
﹡ 用于在生產現場快速精確測試大型的、組裝的、不可切割及不便移動的鋼鐵零件本體硬度。
﹡ 可測試鋼板、鋼管、軸類、模具、大鍛件及具有合適測量面的大中型熱處理零件。
﹡ 可測試鍋爐、壓力容器、壓力管道的焊縫硬度。
﹡ 可代替精度和可靠性不高的里氏硬度計。
﹡ 磁力式布洛硬度計可用于大型板材、軸類、鋼管、焊接件及其它組合件的硬度。
﹡ 洛氏硬度計主要用于測試經過最終熱處理的成品或半成品零件。
﹡ 布氏硬度計主要用于測試原材料、鑄鍛件毛坯或經過熱處理的半成品零件。
性能特點 Performance characteristics
■ 單側接觸零件即可完成硬度測試，不必移動零件。
■ 測試操作快速、方便、無損。
■ 如千分尺一樣的讀數機構，讀數方便、重復性好。
■ 較高的測試精度，測試誤差符合標準GB/T230.2的規定。
■ 在PHR系列小型、C型及磁力式洛氏硬度計上附加了布氏硬度計功能，集洛氏、布氏硬度計于一體。
■ 完全按照布氏及洛氏硬度測試原理工作，直接測試出布氏、洛氏硬度值，測試精度符合國家標準GB/T 230.2 和GB/T 231.2。
■ 可溯源的標準硬度塊。
■ 可溯源的試驗力。
■ 經標準洛氏硬度計檢驗合格的壓頭。
技術指標 Technical indicators
1、洛氏初試驗力 ： 10kg
2、洛氏總試驗力 ： 60kg、100kg、150kg
3、布氏試驗力： 62.5kg、125kg、187.5kg
4、洛氏壓頭： 120°金剛石壓頭、1.588mm硬質合金球
5、布氏壓頭： 2.5mm、5mm硬質合金球
6、示值誤差： 符合GB/T230.2、GB/T231.2
7、重復性誤差： 符合GB/T230.2、GB/T231.2
8、分辨率： 洛氏0.5HR；布氏0.005mm（壓痕直徑）
9、測試范圍： 洛氏HRA、HRB、HRC；布氏：16~650HBW
10、應用范圍： 洛氏用于常見金屬的成品與半成品零件，包括鋼鐵、銅、鋁、滲碳層、硬質合金等；布氏用于鑄件、鍛件、鋼材和有色金屬等
標準配置 Standard configuration
1、主機
2、120°金剛石壓頭
3、1.588mm、2.5mm、5mm硬質合金球壓頭
4、洛氏硬度塊
5、布氏硬度塊（HB 2.5/187.5）
6、40倍帶光源讀數顯微鏡
7、儀器箱
選配附件 Optional accessories
1、120°金剛石壓頭
2、6.35mm、12.7mm鋼球壓頭
3、1.588mm、2.5mm、3.175mm、5mm硬質合金球壓頭
4、洛氏硬度塊（HRA、HRB、HRC高、HRC中、HRC低）
5、布氏硬度塊（HB 2.5/187.5）
6、40倍帶光源讀數顯微鏡
型號 | 工件（開口）尺寸( mm )
( 寬 × 深 ) | 凈重 ( kg ) | 包裝重量 ( kg ) | 包裝尺寸 (mm × mm ×mm) | 說明 |
PHBR-2 | 50 × 50 | 1.2 | 3.7 | 390 × 280 × 160 | 儀器型號中第一個數字表示開口寬度(英寸)，第二個數字表示開口深度(英寸)，只有一個數字時，同時代表開口寬度與開口深度。 |
PHBR-4-2 | 100 × 50 | 1.6 | 5.2 | 510 × 177 × 375 |
PHBR-8-4 | 200 × 100 | 4.0 | 12.7 | 710 × 470 × 200 |
PHBR-100 | 最小測試面
長180×寬60 | 4.9 | 10.0 | 480 × 390 × 210 |
