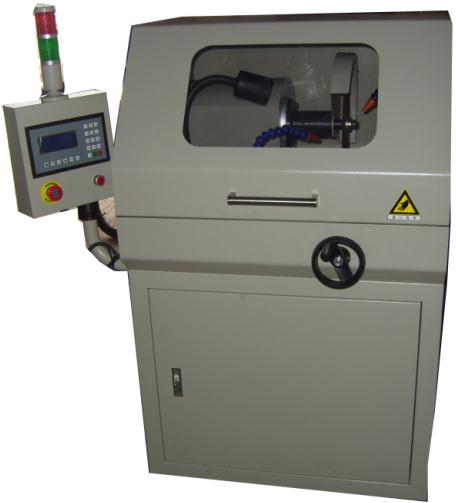

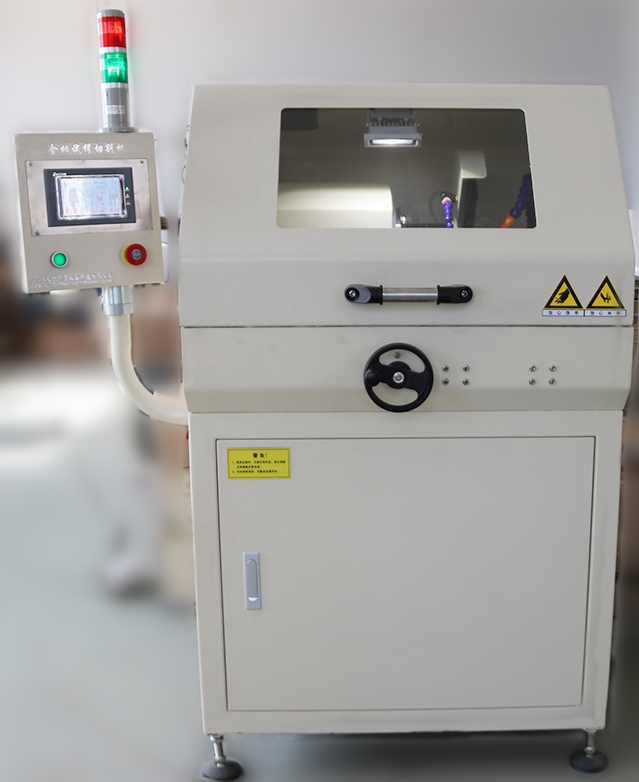

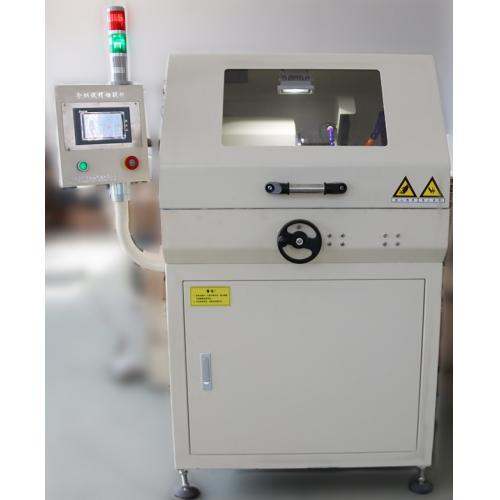

QG-100ZA型 智能型全自動金相試樣切割機（100mm）
產品簡介 Product introduction
QG-100ZA 全自動金相試樣切割機，是由電子觸摸開關控制，通過切割砂輪片和強大冷卻系統對試樣進行切割，可防止試樣的過程中過熱而燒壞組織，本機具有自由設備切割速度供，可對不同直徑的材料進行切割設定。從而提高了切割工件效率，該機可分手動和自動設定。

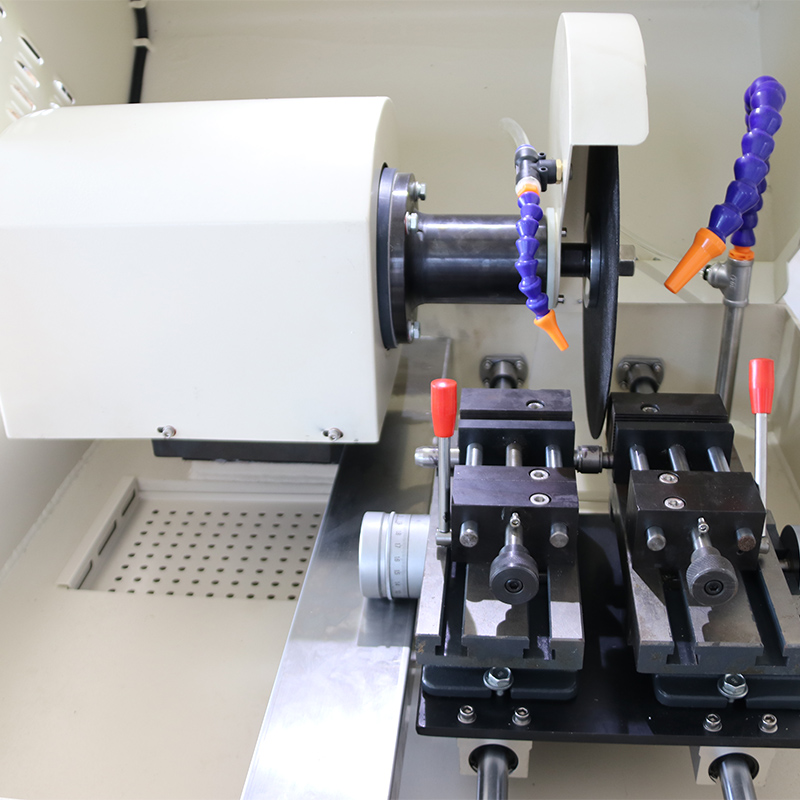

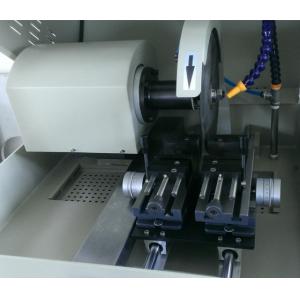

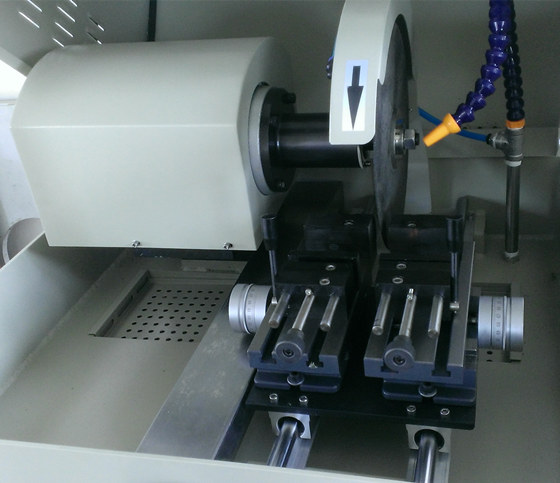

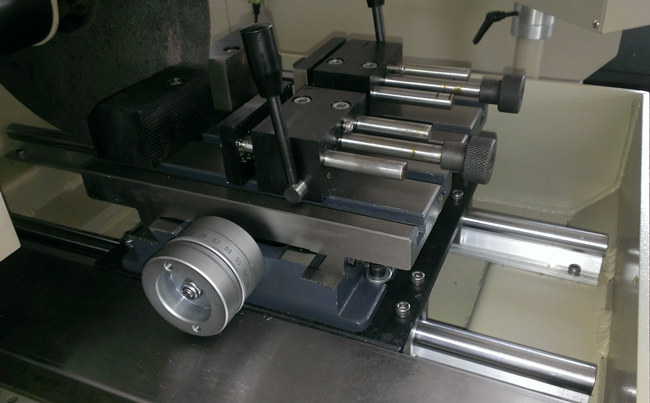

QG-100ZA 全自動金相試樣切割機是為滿足精確定位切割，多重定位切割而設計的一款立地一體式精密自動金相切割機；采用不銹鋼機殼，雙層可移動平臺，帶刻度標尺。分體式雙平臺雙虎鉗快速推進設計，利于各種不規則工件的加持。具有切割速度1--25mm/分任意設定 選擇，適用于各種材料不同直徑的精密取樣（切割后的工件不需研磨拋光處理，可直接進行顯微硬度測試等檢測）。
本機還可以切割不同的試樣而對切割速度進行設定，從而提高啦切割試樣的質量，該機分手動切割和自動切割，大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相實驗必備的制樣設備之一。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康?，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
性能特點 Performance characteristics
1、主機采用全塑鋼機身
2、超大切割室
3、手動/自動雙重切割方式
4、屏顯式控制系統，直接選擇切割速度
5、自動三通道冷卻系統，避免試樣塊燒
6、實時跟蹤顯示進刀深度（液晶數顯）
7、模式化編程更適合批量切割取樣
8、封閉式切割，開機保護功能
9、取樣結束切割刀自動復位功能
10、切割時可調整進刀速度，±50%
11、主機、冷卻系統一體式
12、工作臺X方向移動行程50mm
13、工作臺Y向移動行程250mm
14、進刀行程任意設定（0-250mm）
15、機身內置高亮度防水照明系統，有效輔助切割

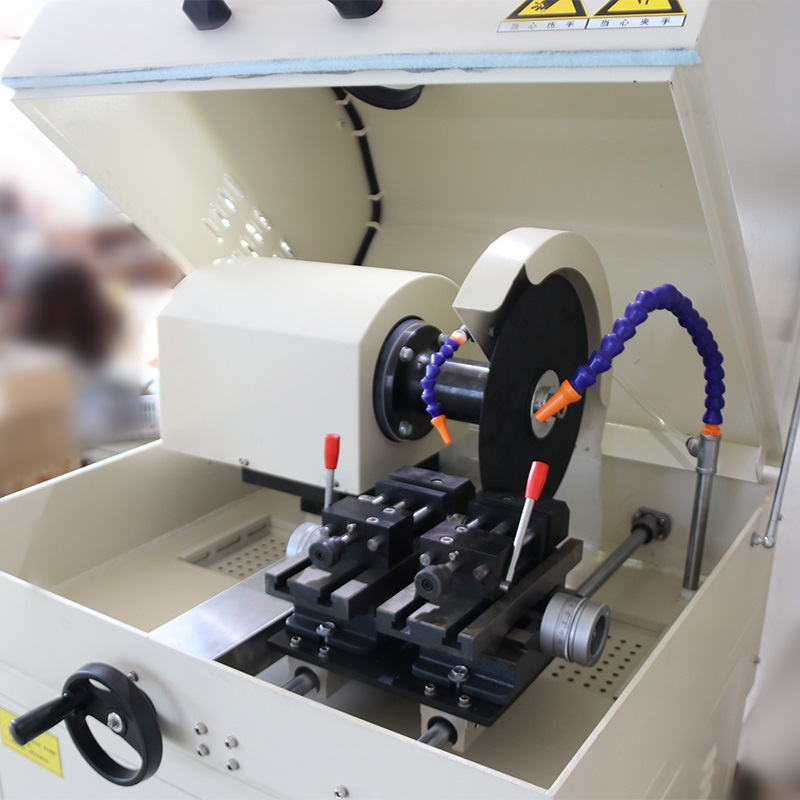

16、超大透明視窗，可隨時觀察切割動態過程
17、機身內置三重過濾系統，有效過濾切割過程帶來的鐵屑
18、工作臺可根據用戶要求定制（超大工作臺，雙邊移動等）
技術指標 Technical indicators
1、切割室外殼：塑鋼；
2、最大切割直徑：100mm（管材）；
3、有效進刀深度：250mm；
4、進刀深度跟蹤：液晶數字顯示；
5、平臺X向移動：50mm；
6、平臺Y向移動：250mm；
7、進刀距離：任意設定（0-250mm）；
8、切割片規格：（250-350）X（1.5-2）X32mm；
9、切割方式：全自動/手動；
10、送給方式：自動推進（速度可調）/手動推進；
11、顯示方式：液晶屏顯動態顯示切割指標和切割過程；
12、切割速度：自動控制（速度任意可調，不分檔）/手動控制；
13、復位方式：自動/手動；
14、冷卻系統：內置循環水冷系統；自動（水冷3通道）；
15、水箱容量：65L；
16、主軸轉速：2800r/min；
17、在線調速：當前速度的±50%（任意調整）；
18、電機功率：3.5KW；
19、機臺形式：落地式（立地一體式）；

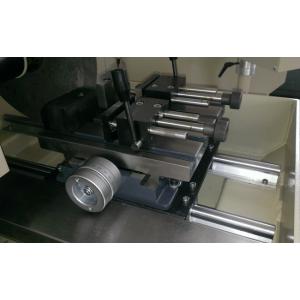

20、加持臺形式：夾具臺分左右兩邊選擇切刀口；
21、照明系統：高亮度防水照明（內置，高度任意調節）；
22、過濾系統：三重過濾裝置（內置）；
23、切割臺尺寸：250mmX250mm；
24、外形尺寸：750mmX800mmX1400mm；
25、電源：380V/50HZ；
26、重量：360KG
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、電源線 1只
5、把手 1只
6、冷卻系統 1套
7、快速夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
230mm*（0.8-1.5）mm*（25-32）mm
250mm*（1.2-2.0）mm*（25-32）mm
300mm*（1.5-2.0）mm*（25-32）mm
350mm*（2.0-3.0）mm*（25-32）mm
400mm*（2.5-3.0）mm*（25-32）mm
450mm*（2.8-3.2）mm*（25-32）mm
500mm*（3.0-3.5）mm*（25-32）mm
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
230mm*（0.8-1.5）mm*（25-32）mm
250mm*（1.2-2.0）mm*（25-32）mm
300mm*（1.5-2.0）mm*（25-32）mm
350mm*（2.0-3.0）mm*（25-32）mm
400mm*（2.5-3.0）mm*（25-32）mm
450mm*（2.8-3.2）mm*（25-32）mm
500mm*（3.0-3.5）mm*（25-32）mm
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
230mm*（0.8-1.5）mm*（25-32）mm
250mm*（1.2-2.0）mm*（25-32）mm
300mm*（1.5-2.0）mm*（25-32）mm
350mm*（2.0-3.0）mm*（25-32）mm
400mm*（2.5-3.0）mm*（25-32）mm
450mm*（2.8-3.2）mm*（25-32）mm
500mm*（3.0-3.5）mm*（25-32）mm
D、高檔型金相切割片：適合切割高硬度黑色金屬材料，硬度計HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
230mm*（0.8-1.5）mm*（25-32）mm
250mm*（1.2-2.0）mm*（25-32）mm
300mm*（1.5-2.0）mm*（25-32）mm
350mm*（2.0-3.0）mm*（25-32）mm
400mm*（2.5-3.0）mm*（25-32）mm
450mm*（2.8-3.2）mm*（25-32）mm
500mm*（3.0-3.5）mm*（25-32）mm
