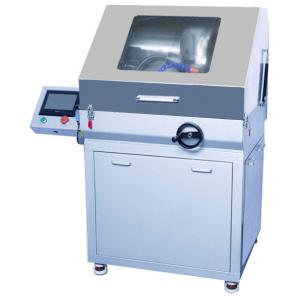

ZQ-200Z、ZQ-200C、ZQ-200A型 智能型全自動金相試樣切割機（120mm）
產品簡介 Product introduction
ZQ系列是弘測公司為滿足精確定位切割，多重定位切割而設計的一款立地一體式精密智能全自動金相試樣切割機；ZQ-200系列 智能型全自動金相試樣切割機，是由獨立電氣控制系統控制，通過切割砂輪片和強大冷卻系統對試樣進行切割，可防止試樣的過程中過熱而燒壞組織，本機具有自由設備切割速度供，可對不同直徑的材料進行切割設定。從而提高了切割工件效率，該機可分手動和自動切割模式。
ZQ-200系列 智能型全自動金相試樣切割機是為滿足精確定位切割，多重定位切割而設計的一款立地一體式精密自動金相切割機；采用動態液晶數顯系統、獨立電氣控制系統、一體塑鋼機身（可選配不銹鋼機殼），雙層可移動精密定位平臺，帶刻度標尺。分體式雙平臺雙虎鉗快速推進設計，利于各種不規則工件的加持。具有切割速度1--25mm/分任意設定 選擇，適用于各種材料不同直徑的精密取樣（切割后的工件不需研磨拋光處理，可直接進行顯微硬度測試等檢測）。
本機還可以切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量，該機分手動切割和自動切割，大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相實驗必備的制樣設備之一。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康模蚨x擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
性能特點 Performance characteristics
1、主機采用全塑鋼機身（可選配不銹鋼機身）
2、超大切割室，雙向進給切割方式（選配）
3、手動/自動雙重切割方式
4、屏顯式控制系統，直接選擇切割速度
5、自動三通道冷卻系統，避免試樣塊燒
6、實時跟蹤顯示進刀深度（液晶數顯）
7、模式化編程更適合批量切割取樣
8、封閉式切割，開機保護功能
9、取樣結束切割刀自動復位功能
10、切割時可調整進刀速度，±50%
11、主機、冷卻系統一體式
12、工作臺X方向移動行程50mm
13、工作臺Y向移動行程400mm
14、進刀行程任意設定（0-350mm）
15、機身內置高亮度防水照明系統，有效輔助切割
16、超大方針透明視窗，可隨時觀察切割動態過程
17、機身內置三重過濾系統，有效過濾切割過程帶來的鐵屑
18、工作臺可根據用戶要求定制（超大工作臺，雙邊移動等）
技術指標 Technical indicators
| 規格型號 | ZQ-200Z | ZQ-200C | ZQ-200A
|
| 切割室外殼 | 塑鋼（翻蓋式）（可選配不銹鋼機身） |
| 最大切割尺寸 | 600mm*300mm*120mm |
| 有效進刀深度 | 350mm |
| 進刀深度跟蹤 | 液晶數字顯示 |
| 平臺X向移動距離 | 50mm、手動 | 50mm、自動 | 50mm、自動 |
| 平臺X向移動速度 |
| 0-100mm/min（無極調速） | 0-100mm/min（無極調速） |
| 平臺Y向移動 | 400mm、自動/手動 |
| 進刀距離 | 任意設定（0-350mm） |
| 切割片規格 | （250-450）X（1.5-4）X32mm |
| 切割方式 | 全自動/手動 |
| 送給方式 | 自動推進（速度可調）/手動推進 |
| 顯示方式 | 液晶屏顯動態顯示切割指標和切割過程 |
| 切割速度 | 自動控制（速度任意可調，不分檔）/手動控制 |
| 復位方式 | 自動（ 完成量追蹤）/手動 |
| 冷卻系統 | 內置循環水冷系統；自動（水冷3通道） |
| 水箱容量 | 100L |
| 主軸轉速 | 2840r/min | 2840r/min | 0-3000r/min（無極調速） |
| 在線調速 | ±50%任意調整（切割時可調整進刀速度） |
| 電機功率 | 4.0-7.5KW |
| 機臺形式 | 落地式（立地一體式） |
| 加持臺形式 | 夾具臺分左右兩邊選擇切刀口，分體式雙層可移動平臺 |
| 控制系統 | 外置獨立控制系統
|
| 照明系統 | 高亮度防水照明（內置） |
| 過濾系統 | 三重過濾裝置（內置） |
| 切割臺尺寸 | 400mmX400mm |
| 外形尺寸 | 750mmX800mmX1450mm |
| 電源 | 380V/50HZ |
| 重量 | 650-850kg
|
標準配置 Standard configuration
1、主機 1套
2、專用金相切割砂輪片 1片
3、水管 1根
4、電源線 1只
5、把手 1只
6、冷卻系統 1套
7、快速夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.5-3.0*25-32 |
450*2.8-3.2*25-32 |
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
