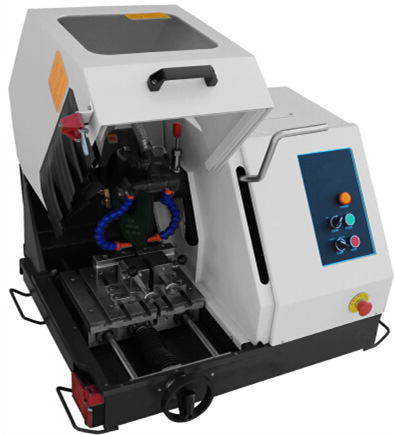

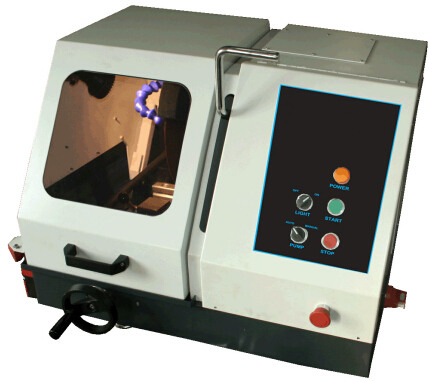

HonCUT-300型 高精度金相試樣切割機（100mm）
產品簡介 Product introduction
HonCUT-300型 高精度金相試樣切割機（100mm），可適用于金相，巖相材料的切割，采用低噪音防水電機，為保證能在安全狀態下切取試樣，本機采用全封閉雙罩殼結構和快速夾緊裝置，并付有冷卻水箱（環保型），可使配置好的冷卻液作循環使用，為延長使用壽命和操作保養等方便。該機的內殼罩，鉗口和工作臺面等主要零部件均采用不銹鋼材料制成，是切割試樣的設備。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗目的，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
金相切割機主要用于金相試樣的截取和各種材料的下料、切口等，在冶金、汽車、航空航天等制造業中應用廣泛。
應用范圍 Applications
● 黑色金屬，有色金屬；
● 鑄件，熱處理工件，鍛件；
● 半導體，陶瓷（需配金剛石切割片）；
● 其他材料；
性能特點 Performance characteristics
■ 塑鋼殼體，超大防震視窗；
■ 超大切割室，簡易切割方式；
■ 手動切割方式；
■ 按鍵式控制系統，手動控制切割速度；
■ 封閉式切割，開機保護功能；
■ 自動雙通道冷卻系統，避免試樣塊燒；
■ 主機、冷卻系統分離式；
■ 全部使用施耐德電器，低壓控制，安全可靠；
■ T型工作臺，雙快速夾緊夾具，有利于夾持各種異型工件；
■ 優質滾珠絲杠和直線滑軌。工作平臺和手動下壓兩種進給方式；
■ ABB大功率，大扭矩馬達滿足對大面積及高硬度材料的切割；
■ 日本NSK高精度軸承，保證切割的穩定性；
■ 配有可進行過濾的冷卻循環箱，提供充分的冷卻，更好地減少的被切割表面的損傷；

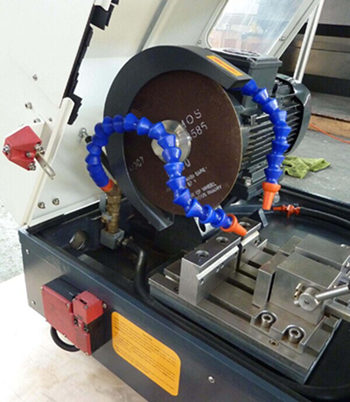

■ 4個冷卻液噴嘴，隨時保證切割過程中的冷卻；
■ 防護罩兩側有可供較長樣品伸出的開口，充分適應各種工作需求；
■ 緊湊的臺式設計更適合實驗室使用，基座為鑄鋁的加重設計，使工作更穩定可靠；
■ 大視野防爆觀察窗及配備獨立照明系統，采用防腐蝕、阻燃的玻璃增強塑料材料的機罩能更好的降低噪音，并充分保證操作者的安全 ；
■ 不銹鋼材料經過防腐處理的的工作臺可方便安裝各種卡具，4個橡膠底腳，防止將切割時的震動傳遞到工作臺面；
■ 安全設置：緊急停車按鈕、過載保護裝置、防爆觀察窗，刀片防護罩，獨立總電源開關，電子門開關，電子剎車等全面安全設施，符合CE標準，可使切割機在意外情況發生時，操作者獲得充分的保護；
技術指標 Technical indicators
切割室外殼
塑鋼（防護式）
最大切割直徑
100mm（棒材）；100x100mm（方形）
有效進刀深度
100mm
進刀深度跟蹤
手動
切割片規格
300X（1.5-2）X32mm
切割方式
手動
送給方式
手動進給；（下壓直切式 和 Y軸精密進給式）
切割速度
手動控制
復位方式
手動
冷卻系統
內置循環水冷系統；自動（水冷2通道）
水箱容量
60L
主軸轉速
2800r/min
電機功率
4.0KW；ABB高端防水型電機
機臺形式
落地式（立地一體式）
加持臺形式 固定式 切割臺尺寸 200mmX200mm 外形尺寸
900mmX650mmX860mm
電源
380V/50HZ
重量
160KG
標準配置 Standard configuration
1、主機 1套
2、切割片 1片
3、水管 1根
4、電源線 1只
5、扳手 1只
6、冷卻系統 1套
7、快速夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱
磨料
規格/mm
備注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
