自準直儀附件/配件
1、 二維可調底座
二維調整底座與本自準直儀配合使用，可在水平和俯仰獨立大范圍精密調整，并提供標準三腳架安裝接口。
■ 配合本系列準直儀使用
■ 中心高度：105mm
■ 調整范圍：水平和垂直各±3°
■ 安裝孔：2×φ8mm + 1個1/4安裝孔
■ 提供三腳架接口
■ 底座尺寸：164mm(L) X 111mm(W)
■ 配合全系列準直儀使用
■ 中心高：82.5mm
■ 底座尺寸：130(L)×90(W) mm
■ 安裝孔：無
■ 角度調整范圍：水平及垂直各±3°

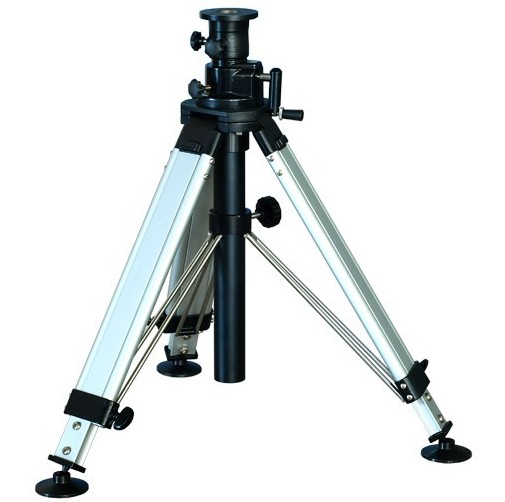

2、 專用三腳架
專用三腳架專為本自準直儀系列產品設計，具有穩定度高，調整范圍大的特點，可配合全系列自準直儀產品使用。
■ 調整范圍：712mm-1500mm
■ 自重：3.30kg
■ 承重：8kg

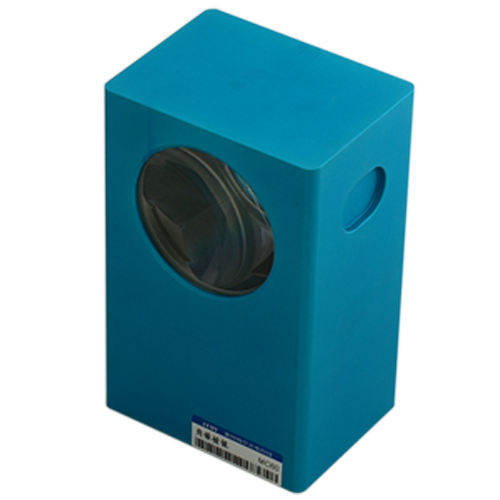

3、專用角錐棱鏡
角錐棱鏡適用于全系列光電自準直儀，由于角錐棱鏡的特點，可配合自準直儀快速建立光軸參考基準，完成對光軸上其它光學元件的安裝校準和檢測。
■ 3”回像精度；
■ 60mm有效口徑；

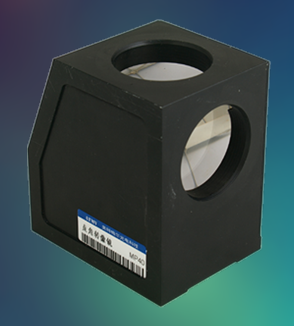

4、直角轉換鏡
直角轉像鏡用于光軸在一個方向的90°旋轉，配合自準直儀系列產品使用，可用于垂直度、平行度測量應用及光學檢測用途。
■ 40mm有效口徑；
■ 15角秒轉像精度；

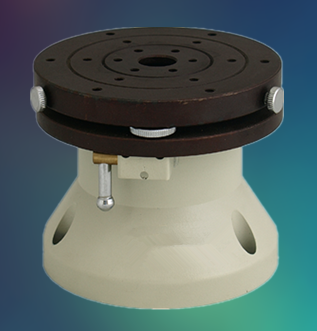

5、高精度精密旋轉臺
■ 臺面尺寸：?100mm；
■ 高度：88mm；
■ 具有三點式調平結構；
■ 旋轉軸可鎖緊；
6、無線遙控器
7、高精度微調轉臺
■ 工作臺面直徑：Ф125mm；
■ 高度：75mm；
■ 回轉精度：2”
8、二維可調反光鏡
■ 配合全系列準直儀使用；
■ 中心高：105mm；
■ 有效口徑：Ф100mm；
■ 平整度：優于λ/8（λ=630nm）；
■ 水平和俯仰各6°調整范圍；

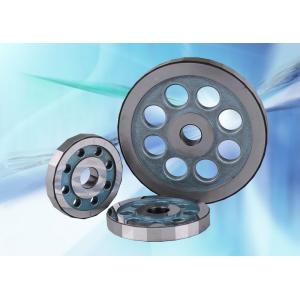

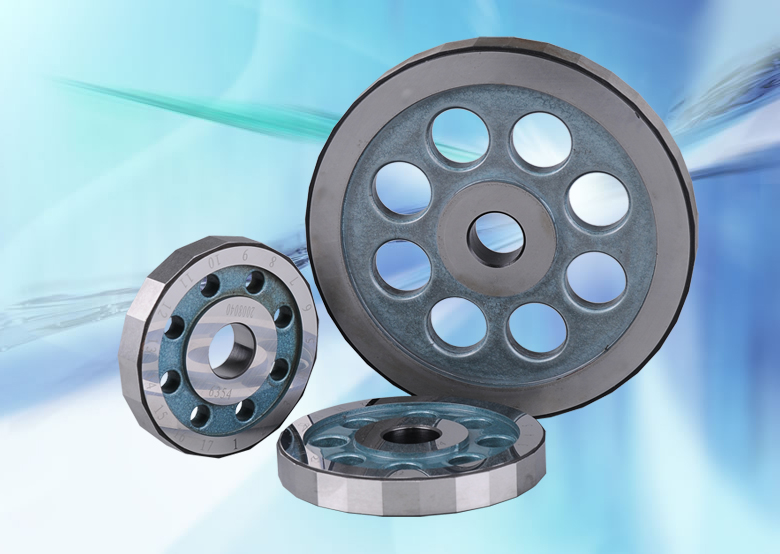

9、金屬多面棱體
正多面棱體是一種高精度角度標準器具。它主要用于檢定光學分度頭、分度臺、測角儀等圓分度儀器的分度誤差，在高精度的機械加工中或測量中也可以作為角度的定位基準。隨著圓分度技術的發展，正多面棱體已從單一的偶數面（如12、24面等），發展到具有綜合功能的奇數面（如17、23面等），前者的工作角為整度數，它用于檢定圓分度器具軸系的大周期誤差，還可以進行對徑測量；而后者的工作角為非整度數，它可以綜合檢定圓分度器具軸系的大周期誤差和測微器的小周期誤差，能較正確地確定圓分度器具的不確定度。用戶可根據工作需要，從4面到72面，自由選用您需要的棱體。

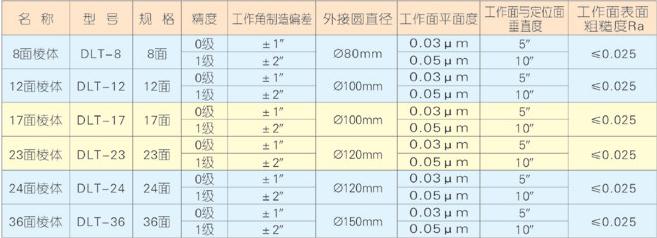

棱 體 面 數 | 外接圓直徑 |
4、5、6、8 | φ80 |
12、17 | φ100 |
23、24 | φ120 |
36 | φ150 |
棱體厚度： 17mm
回轉中心孔徑： φ25mm
材 料： GCr15
硬 度： HRC62—65
工作面平面度： 0級：0.03um；1級：0.05um；2級：0.1um
工作面對基準面的垂直度： 0級：5″；1級：10″；2級：20″
工作面表面粗糙度： Ra≤0.025um
上表面與基準面平行度： 2um
工作角偏差： 0級：±1″ 1級：±2″ 2級：±5″
工作角測量不確定度： 0級：0.2″ 1級：0.5″ 2級：1.0″
工作面有效工作面積： S≥φ15mm的圓面積
10、激光快速找準器（自準直儀長距離檢測）
激光找準器，輔助自準直儀長距離找像
■ 找準精度：100”；
■ 供電：+5V直流

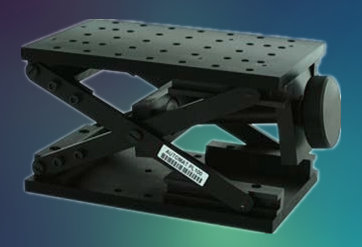

11、高精度升降臺
■ 臺面尺寸：200(L)×120(W) mm；
■ 行程：100mm；
■ 分辨率：0.01mm；
■ 負載：10KG

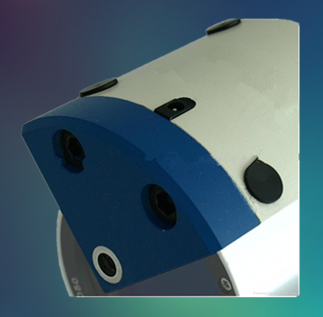

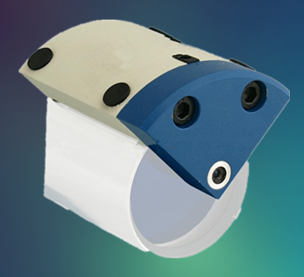

12、標準反光鏡
■ 配合全系列準直儀使用；
■ 中心高：42mm、82mm、107mm；
■ 有效口徑：Ф55mm；
■ 安裝孔：3×Ф4mm；
■ 平整度：優于λ/8（λ=630nm）

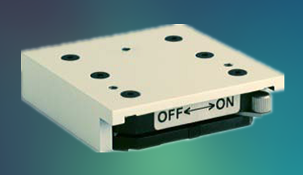

13、反光鏡磁性底座
■ 尺寸：80mm(L)×80mm(W) ×22mm（H）；
■ 安裝孔：3個（附帶磁性吸附開關）
14、基準反光鏡
■ 配合全系列準直儀使用；
■ 中心高：40mm；
■ 有效口徑：Ф55mm；
■ 平整度：優于λ/8（λ=630nm）
15、基準反光鏡底座
■ 高度：25mm；
■ 尺寸：80(L)×80(W) mm；

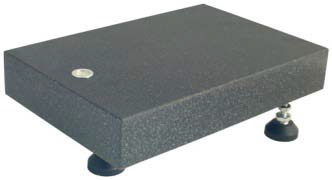

16、高精度穩定臺
■ 臺面尺寸：500(L)×250(W) mm；
■ 臺面平面度：00級；
■ 調整范圍：15mm；
17、多軸傾斜平臺
■ 臺面尺寸：148(L)×90(W) mm×40mm（H）；
■ 角度調整范圍：水平及垂直各±3°；
18、標準檢測橋板
■ 跨距：200mm；
■ 中心高：68mm；
