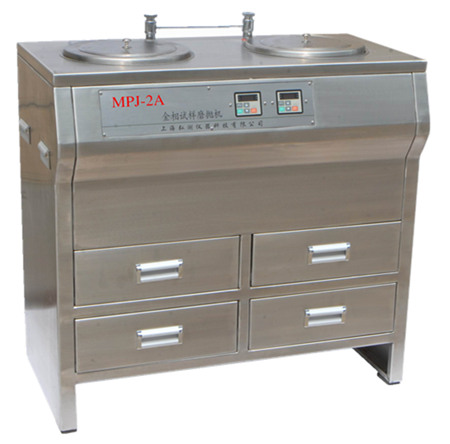

MPJ-2A型 雙盤柜式金相試樣磨拋機（不銹鋼、無級變速、230mm）
產品簡介 Product introduction
MPJ-2A型 雙盤柜式金相試樣磨拋機（不銹鋼、無級變速），是本公司根據用戶要求新設計制造的一種新型磨拋機，該機外形新穎美觀，轉動平穩，噪音低，它的機架整體和集污盤、罩、蓋等均采用不銹鋼板制成，經久耐用，維護保養方便，在使用時只需更換磨拋機或拋光盤，就能完成各種試樣的粗磨、細磨、干磨、濕磨及拋光等各道工序，是一種理想和完善的金相制樣設備。它利用各種不同粒度的耐水研磨金相砂紙及拋光材料，對各種金屬及其合金試樣以及各種巖相試樣進行研磨和拋光.
本機通過調速按鈕，可獲得由50-1400r/min各檔速度，用戶可根據需要選用不同速度，是研磨、拋光廉用型.該機的磨盤直徑和功率較大，適用于很多材料的試樣制備，具有傳動平穩、噪音小、操作、維修方便等優點?？蓛扇送瑫r(shí)操作，加快制樣速度。并配有清洗水斗，方便制樣時清洗。且性?xún)r(jià)比優于國外同類產品。
本機具備雙電機兩盤分開控制，適用于巖相標本、金相試樣的磨拋工序。
工作原理 Working principle
金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有2個磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起?？煞謩e由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
性能特點 Performance characteristics
1、雙盤雙控，研磨拋光獨立控制，同時可以?xún)扇瞬僮鳎?/span>
2、不銹鋼機身；
3、無級變速，轉速50-1400r/min自由調節；
4、獨立冷卻系統；
5、可自由定制三盤、四盤等柜體機型；
6、適用于巖相標本、金相試樣的磨拋工序。
巖相：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。
金相：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都適用。
技術指標 Technical indicators
| 序號 | 類別 | 技術指標 |
| 1 | 機體形式 | 柜式雙盤、不銹鋼機身 |
| 2 | 磨盤控制 | 雙盤雙控 |
| 3 | 磨拋方式 | 手動 |
| 4 | 顯示方式 | 小屏液晶數字顯示轉速 |
| 5 | 預磨盤直徑 | Φ230mm |
| 6 | 拋光盤直徑 | Φ230mm |
| 7 | 磨盤轉速 | 50r/min--1400r/min（無級變速）、任意選擇 |
| 8 | 制樣時間 | 人為控制 |
| 9 | 冷卻系統 | 兩通道水冷 |
| 10 | 電動機功率 | 550W |
| 11 | 外形尺寸 | 900mm*570mm*950mm |
| 12 | 電源 | 220V/50HZ |
| 13 | 重量 | 110KG
|
標準配置 Standard configuration
序號 | 名稱 | 數量 |
1 | 主機 | 一臺 |
2 | 研磨盤 | 一只 |
3 | 拋光盤 | 一只 |
4 | 金相砂紙 | 兩張 |
5 | 拋光絨布 | 兩張 |
6 | 電源線 | 一根 |
7 | 進水管 | 一根 |
8 | 出水管 | 一根 |
9 | 隨機文件 | 一套 |
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-250mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
