honc17
honc17

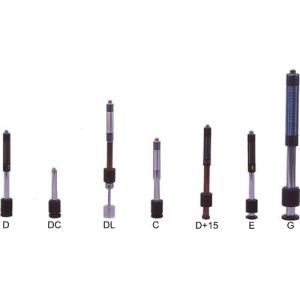

里氏硬度計沖擊裝置
產品簡介 Product introduction
l 沖擊裝置技術參數(shù)一覽
異型沖擊裝置
DC（D）/DL
D+15
C
G
E（需進口）
沖擊能量
沖擊體質量11mJ
5.5g/7.2g11mJ
7.8g2.7mJ
3.0g90mJ
20.0g11mJ
5.5g球頭硬度:
球頭直徑:
球頭材料:1600HV
3mm
碳化鎢1600HV
3mm
碳化鎢1600HV
3mm
碳化鎢1600HV
5mm
碳化鎢5000HV
3mm
金剛石沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量:20mm
86(147)/ 75mm
50g20mm
162mm
80g20mm
141mm
75g30mm
254mm
250g20mm
155mm
80g試件最大硬度
940HV
940HV
1000HV
650HB
1200HV
試件表面平均粗糙度Ra:
1.6μm
1.6μm
0.4μm
6.3μm
1.6μm
試件最小重量:
可直接測量
需穩(wěn)定支撐
需密實耦合大于5kg
2～5kg
0.05～2kg大于5kg
2～5kg
0.05～2kg大于1.5kg
0.5～1.5kg
0.02～0.5kg大于15kg
5～15kg
0.5～5kg大于5kg
2～5kg
0.05～2kg試件最小厚度
密實耦合
硬化層最小深度5mm
≥0.8mm5mm
≥0.8mm1mm
≥0.2mm10mm
≥1.2mm5mm
≥0.8mm
球頭壓痕尺寸
硬度300HV時
壓痕直徑
壓痕深度0.54mm
24μm0.54mm
24μm0.38mm
12μm1.03mm
53μm0.54mm
24μm硬度600HV時
壓痕直徑
壓痕深度0.54mm
17μm0.54mm
17μm0.32mm
8μm0.90mm
41μm0.54mm
17μm硬度800HV時
壓痕直徑
壓痕深度0.35mm
10μm0.35mm
10μm0.35mm
7μm--
--0.35mm

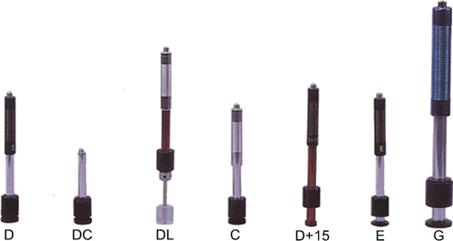

10μm沖擊裝置適用范圍
DC型測量孔或園柱筒內; DL型測量細長窄槽或孔
D+15型測量溝槽或凹入的表面
C型測量小輕薄部件及表面硬化層
G型測量大厚重及表面較粗糙的鑄鍛件
E型測量硬度極高材料

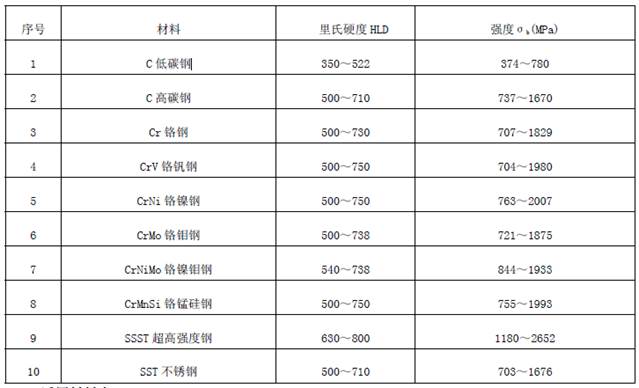

l 測試范圍表
材料
硬度制
沖擊裝置
D/DC
D+15
C
G
E
DL
Steel and cast steel
鋼和鑄鋼HRC
17.9～68.5
19.3～67.9
20.0～69.5
22.4～70.7
20.6～68.2
HRB
59.6～99.6
47.7～99.9
37.0～99.9
HRA
59.1～85.8
61.7～88.0
HB
127～651
80～638
80～683
90～646
83～663
81～646
HV
83～976
80～937
80～996
84～1042
80～950
HS
32.2～99.5
33.3～99.3
31.8～102.1
35.8～102.6
30.6～96.8
Steel鍛鋼
HS
32.2～99.5
CWT、ST
合金工具鋼HRC
20.4～67.1
19.8～68.2
20.7～68.2
22.6～70.2
HV
80～898
80～935
100～941
82～1009
Stainless steel
不銹鋼HRB
46.5～101.7
HB
85～655
HV
85～802
GC. IRON
灰鑄鐵HRC
HB
93～334
92～326
HV
NC、IRON
球墨鑄鐵HRC
HB
131～387
127～364
HV
C．ALUM
鑄鋁合金HB
19～164
23～210
32～168
HRB
23.8～84.6
22.7～85.0
23.8～85.5
BRASS
銅鋅合金HB
40～173
HRB
13.5～95.3
BRONZE銅錫(鋁)合金
HB
60～290
COPPER純銅
HB
45～315

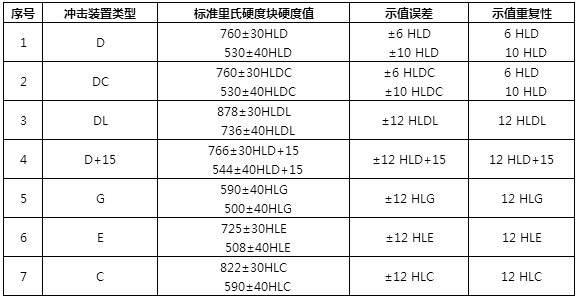

l 示值誤差和示值重復性表
l 適用材料表
鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫、合金（青銅）、純銅、鍛鋼。
勁爆優(yōu)惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
[email protected] |
 |
honc17
honc17
