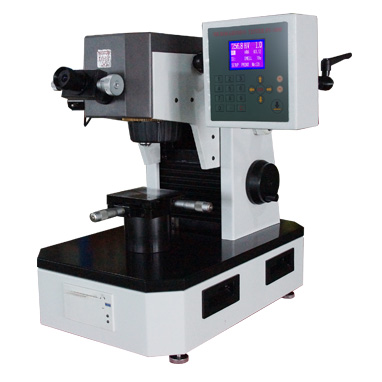

JMHV-1000H/JMHV-1000HZ型 高端精密數顯顯微硬度計（出口型）
產品簡介 Product introduction
JMHV-1000H/JMHV-1000HZ型 高端精密數顯顯微硬度計（出口型），是本公司推出的新一代光機電一體化的產品，本機是針對出口高要求的高端機型特別研制，該機具有良好的可靠性，可操作性和直觀性，是采用精密機械技術、光電技術、圖形圖像處理技術和材料硬度分析軟件的新型維氏、努普硬度測試儀器。
本機采用計算機軟件編程，光學測量系統10倍物鏡用于觀察，40倍物鏡用于測量。在光學上采用三通道結構。用戶在以后的使用中可隨時配置壓痕自動測量裝置，目鏡和電腦視屏可同時測量。儀器配置小液屏，并設置選擇菜單，使操作更方便、更具人性化。儀器具有換算功能通過軟鍵輸入，可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，能選擇保荷時間，在LCD顯示屏上能顯示試驗方法、試驗力，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，簡便了查表的繁瑣。使用方便，測量精度高。（自動轉塔定位系統采用當前先進的方法，電與機二套同步定位）。
JMHV-1000H/JMHV-1000HZ型 高端精密數顯顯微硬度計（出口型），采用了計算機軟件編程，高倍率光學測量系統和光電傳感等技術。它具有良好的可靠性，可操作性和直觀性。本系列 顯微硬度計外觀新穎，采用微機控制，通過軟健可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，并能預置試驗力保持時間，采用LCD顯示屏，通過操作控制鍵可選擇硬度標尺HV或HK、試驗力、保荷時間、光源亮度可以無級調節，用測微目鏡測得對角線長度D1和D2值，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，避免了查表的繁瑣，操作更為簡便。試驗結果可通過微型打印機輸出，也可通過與計算機鏈接并出具硬度實驗報告。
JMHV-1000H/JMHV-1000HZ型 高端精密數顯顯微硬度計（出口型），采用精密機械技術和光電技術的新型顯微維氏和努氏硬度測試儀器。采用壓痕測量轉換和測微目鏡一次測量讀數機構，使用方便，測量精度高。還可根據用戶特殊要求配制攝影裝置，能對所測壓痕和材料金相組織進行拍攝。廣泛應用于測定微小、薄形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、人造寶石等較脆而又硬的材料的努氏硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
應用范圍 Applications
該硬度計應用范圍廣，即適用于測定微小、熱處理、碳化、淬火硬化層、金屬箔、電線、薄硬化層、電鍍層、表面覆層、鋼、有色金屬和微小及薄形試件、表面滲鍍層等試件的顯微硬度，特別適用于感應硬化或滲碳化等材料的內部硬度。還可用于測定玻璃、陶瓷、瑪瑙、寶石等脆性材料的顯微硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
工作環境 Work environment
1、在室溫10~35℃的范圍內；
2、在穩固的基礎上水平安裝；
3、在無震動的環境中；
4、周圍無腐蝕性介質；
5、室內相對濕度不大于65%；
工作原理 Working principle
維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。
性能特點 Performance characteristics
1、試驗力小，對薄形樣品或涂層均可測試；
2、壓痕小，幾乎無損檢測，同時可在較小范圍內進行多點測試；
3、全新浮點計算方法，使測試結果與理論結果更加接近一致；
4、摒棄傳統的人工測量后自己查表出結果的計算方式，甚至無需輸入壓痕長度，僅需一鍵測量就能自動出硬度測量結果。
5、全新大三通光路系統，目鏡和電腦可同時觀測；
6、物鏡（壓頭）-塔臺基板-光學系統-照明四者一體化結構設計；
7、主機硬件及軟件采用預留端口設置，部分功能升級只需輕松撥碼即可實現，使后續升級服務更加簡便；
8、可選配高端圖形圖像處理系統和專業硬度數據分析系統（HONC HardnessTest），連接計算機后即可出具高清硬度壓痕圖像和專業的硬度分析報告；
9、可選配自動轉塔結構，高精度的電機控制技術，讓塔臺轉換更加輕松自如；
10、本機具備自動選擇實驗力功能：能自動讀取實驗力，無需手動輸入，直接旋轉加卸載裝置，即可自動讀取實驗力.
11、全系列標配1/4高精度精密絲杠升降系統，調節物鏡焦距更方便快捷，大大提高測量精度；
12、無級調節專業照明系統，大大減輕了操作人員頻繁測量帶來的視覺疲勞；
13、高級存儲系統可以隨時記憶測試結果，避免斷電帶來的數據丟失；
14、專為出口機型設計，穩定性、重復性、整機剛性和裝配工藝遠高于國產機型；
15、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；
16、垂直導軌結構的加卸荷系統，讓加卸荷均在一個面上實現，保證了砝碼施加實驗力的穩定性；
17、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；
18、維氏、努氏測量標尺任意可選；
19、測試空間大，可允許放置較大的試樣；
20、標準配置齊全，可滿足所有標尺的測試要求；
21、本機配備大屏幕液晶數字顯示系統，可動態顯示顯微硬度的整個硬度測試過程；
22、本機配備高精度光柵式數字測微目鏡，無需人眼讀數，測量精度遠高于原始輪轂讀數方式；
23、本機具備多種硬度標尺轉換功能，標準測量維氏硬度HV，可一鍵轉換為對應的洛氏硬度HR和布氏硬度HB；
24、全系列配備高端專用光學測量系統，大大提高測量精度；
技術指標 Technical indicators
1、硬度標尺：維氏、努氏；HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1、HK；
2、試驗力：10gf、25gf、50gf、100gf、200gf、300gf、500gf、1000gf；
0.098N、0.245N、0.490N、0.981N、1.961N、2.942N、4.903N、9.807N;
3、試驗力選擇：外置式選力旋鈕（自動切換）；
4、加卸載方式：自動加荷、保荷、卸荷；施加試驗速度：0.05mm/s；
5、保荷時間：0-60秒可調；
6、顯示系統：大屏幕液晶LCD數字動態顯示；
7、物鏡與壓頭切換：手動（JMHV-1000H型） 、自動（JMHV-1000HZ型）；
8、測微目鏡倍數：10×；
9、物鏡放大倍數：10× 、40×；
10、總放大倍數：100×（觀察）、400×（測量）；
11、硬度測量范圍： 0-3000HV（對角線長度范圍:200μm）
12、光通道： 三通道（目鏡及CCD攝象通道同時觀察）
13、光源： 鹵素?zé)簦炼瓤烧{(diào)節）；
14、硬度值分辨率：0.1HV；
15、試件最大高度： 90mm；
16、壓頭距機身距離：120mm；
17、X/Y試臺尺寸：100×100(mm)；行程范圍：25×25；最小讀數(mm)：0.01；
18、執行標準：符合EN-ISO6507、ASTM E384 & E92和JIS標準；
19、工作溫度：23±5℃；
20、工作濕度：<65%；
21、電源：220V、50-60HZ；
22、主機尺寸：530mmX290mmX490mm；
23、儀器凈重：65Kg；
精度指標 Technical indicators
1、維氏壓痕測量裝置的分辨力和最大允許誤差（表1）
2、維氏硬度計示值的最大允許誤差（表2）
注：
1.當壓痕對角線長度小于0.02mm時，表中未給出值.
2.對于中間值，其最大允許誤差可通過內插法求得.
3.表中有關顯微硬度計的值是以0.001mm或壓痕對角線長度平均值2%為最大允許誤差給出的.比較大者為準.
3、維氏硬度計的示值重復性（表3）
標準配置 Standard configuration
1、顯微硬度計 主機（含大屏幕液晶數顯系統）
2、砝碼組（含標準砝碼和砝碼桿）
3、標準維氏壓頭
4、十字試臺
5、專用測微目鏡
6、10×、40×物鏡
7、升降系統
8、標準維氏硬度塊
9、螺絲批
10、水平調節螺釘
11、電源線
12、平口夾持臺
13、保險絲
14、隨機文件
選配附件 Optional accessories
1、努氏壓頭(對高硬度材料進行測試時使用)
2、16X測微目鏡(放大倍率能達到640倍:16X40)；60X測微物鏡。
3、薄片夾具
4、鑲嵌夾具
5、萬能夾具
6、細絲夾具
7、平口夾具
8、300萬專用高清彩色攝像系統
9、專業硬度數據分析系統
