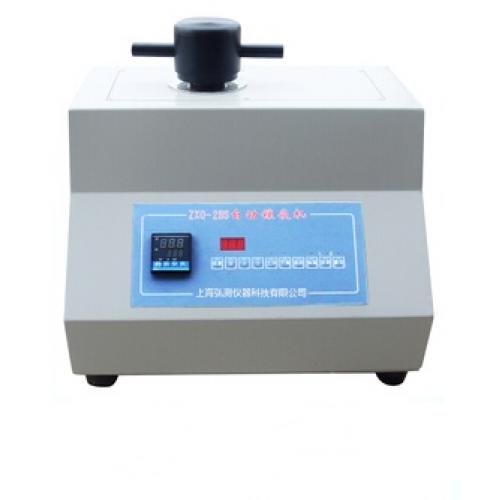

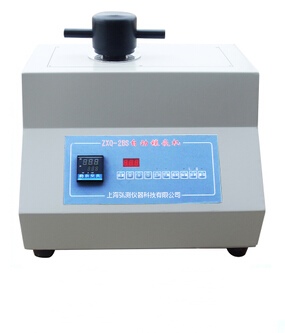

ZXQ-2B型 單工位全自動金相試樣鑲嵌機

（22mm、25mm、30mm、32mm、40mm、45mm、50mm）

 產品簡介   Product introduction

---

ZXQ-2B型 單工位全自動金相試樣鑲嵌機(鑲埋機/鑲樣機)，是磨拋前的一道工序，對于微小、不規則形狀，不易手拿的金相或巖相試樣進行進行熱固性塑料壓制，經鑲嵌后便于對試樣進行磨拋操作。有利于在顯微鏡下正確觀察材料的金相組織。

ZXQ-2B型 單工位全自動金相試樣鑲嵌機，是為滿足批量、快速、精密制樣而設計的臺式智能型金相鑲嵌機。本機能自動加溫、加壓，到了壓制成形后自動停機卸壓，自動控溫，自動鑲嵌，程控式智能操作（溫度、時間、冷卻等）。適用于所有材料（熱固性和熱塑性）的熱鑲嵌，并可根據實際情況選擇合適的制樣規格，也可選購可更換鋼模套機型。本機可配備多種規格Φ22mm、Φ25mm、Φ30mm、Φ32mm、Φ40mm、45mm、50mm（可更換鋼模套）。

對金相巖相試樣進行分析，鑲嵌是試樣制備的第一道工序，尤其對于一些不易手拿的微小的樣品、形狀不規則的樣品或需進行自動磨、拋的樣品，試樣制備前進行鑲嵌是重要的工序。

ZXQ-2B型 單工位全自動金相巖相試樣鑲嵌機，是一款先進的全自動樣品鑲嵌設備?？蓪?duì)鑲嵌全過程進行程序控制。實現了對加溫、加壓、保載、冷卻、卸載等鑲嵌過程的一鍵式操作。

ZXQ-2B型 單工位全自動金相巖相試樣鑲嵌機，主要適用于熱固性材料，如電玉粉、膠木粉等材料。ZXQ-2BS型 單工位水冷全自動金相巖相試樣鑲嵌機，不僅可用于熱固性材料，更可適用于熱塑性材料。

本機具有一機多頭的特點，可以方便的通過更換鋼模套，自由選擇Φ22mm、Φ25mm、Φ30mm、Φ32mm、Φ40mm、45mm、50mm等各鑲嵌尺寸。因此具有廣泛的適用性。使用ZXQ-2BS型 單工位全自動水冷金相巖相試樣鑲嵌機，使您的制樣工作更輕松更省力，鑲嵌質量更好更穩定。

 工作環境   Work environment

---

1、海拔高度不超過1000米；

2、周?chē)橘|(zhì)溫度不高于+40℃,及不低于-10℃；

3、空氣在相對濕度不大于85%（在20℃時）；

4、周?chē)鷽](méi)有導電塵埃、爆炸性氣體、及能?chē)?yán)重破壞金屬和絕緣的腐蝕性氣體；

5、沒有明顯的振動和顛簸；

 性能特點   Performance characteristics

---

本機配有智能型數字顯示溫控器，能自動溫控，設定溫度與實際溫度均有顯示，溫度傳感器采用熱電偶。本機具有高靈敏度、高精度、溫度顯示，易觀察又易操作等優點。每件試樣鑲嵌約10分鐘。本機能自動加溫、加壓，到了壓制成形后自動停機卸壓，自動升降，自動控溫。注：只限于熱固性材料（如電玉粉、膠木粉之類）。

1、單制樣鑲嵌室；

2、全自動鑲嵌；

3、自動加壓/卸壓；

4、自動控溫；

5、自動升降；

6、時間任意設定；

7、大屏幕液晶屏顯；

8、超靜音，安全穩定；

9、多種樣式可供選擇（Φ22mm、Φ25mm、Φ30mm、Φ32mm、Φ40mm、45mm、50mm），并可自由更換；

10、ZXQ-2B型 單工位全自動金相巖相試樣鑲嵌機，主要適用于熱固性材料，如電玉粉、膠木粉等材料。ZXQ-2BS型 單工位水冷全自動金相巖相試樣鑲嵌機，不僅可用于熱固性材料，更可適用于熱塑性材料。

 技術指標   Technical indicators

---

序號	型號	ZXQ-2B(Φ22mm、Φ25mm、Φ30mm、Φ32mm、Φ40mm、Φ45mm、Φ50mm)
1	試樣壓制規格	Φ22mm、Φ25mm、Φ30mm、Φ32mm、Φ40mm、45mm、50mm
2	機身材質	塑鋼
3	機臺形式	臺式
4	鑲嵌室	單試樣鑲嵌室
5	鑲嵌方式	自動
6	加卸壓方式	自動
7	溫度控制	自動
8	試樣升降	自動
9	冷卻系統	無
10	加熱器規格	650W / 1200W
11	溫度范圍	0-300℃
12	壓力范圍	自動控制
13	加熱時間	0-99min99s任意設定
14	電源總功率	1000W
15	外形尺寸	380X360X420mm
16	電壓	220V/50HZ
17	重量	55kg

 標準配置   Standard configuration

---

序號	名稱	數量
1	主機	一臺
2	鋼模套	一套
3	冷卻系統	一套
4	電源線	一根
5	隨機文件	一套

 選配附件   Optional accessories

---

品名	代碼	顏 色	適用對象	特 征
熱鑲嵌料	HM1	黑 色	日常制樣使用	磨去速度快
	HM2	紅 色	導電樣品	磨去速度中
	HM3	綠 色	保邊型，和樣品結合緊密、邊緣要求不倒邊的樣品	磨去速度慢
	HM4	黃 色	孔隙樣品等	磨去速度中
	HM5	透 明	對檢查部位、尺寸、層深等有要求的樣品	透明，磨去速度快
	HM6	白 色	日常制樣使用	磨去速度快
	HM7	透 明	鑲嵌料可溶解除去，樣品可從鑲嵌樣快中無損取出，適用樣品需回收的樣品	可溶解，透明
冷鑲嵌料	CM1	透 明	對熱敏感的材料或無鑲嵌機的場所	快速方便（10分鐘固化），無需加熱、加壓，無需鑲嵌機
	CM2	透 明	適用于各種材料，尤其是PCB、SMT等電子行業	價格低，經濟實用；固化時間：30分鐘
	CM3	透 明	發熱少，溫度低，可用于有機材料樣品 當和真空鑲嵌機配套使用時，鑲嵌材料將能填充樣品內的微孔洞和極細縫隙	屬環氧樹脂類固化時間：約3小時
