標準試樣掛圖【教學實驗用】
（拉伸試樣，壓縮試樣，彎曲試樣，剪切試樣，扭轉試樣，沖擊試樣）
產品簡介 Product introduction

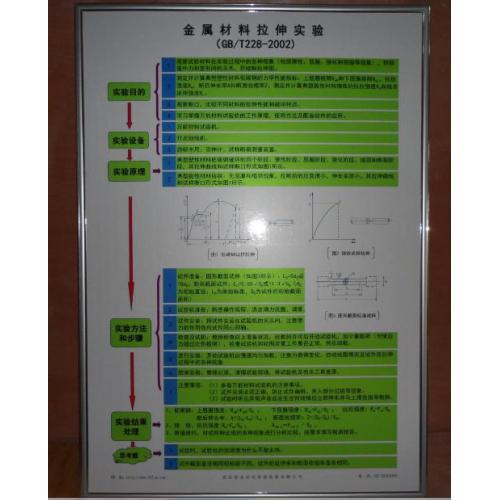

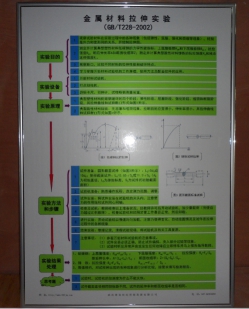

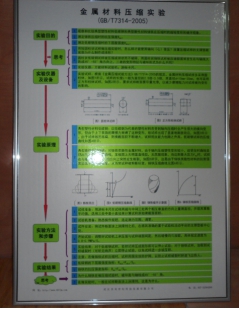

拉伸試驗掛圖 壓縮試驗掛圖
（按老師要求鑲邊框） （按老師要求鑲邊框）

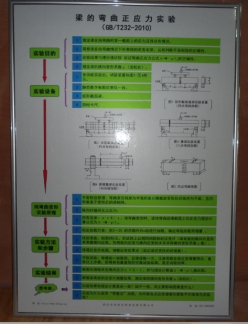

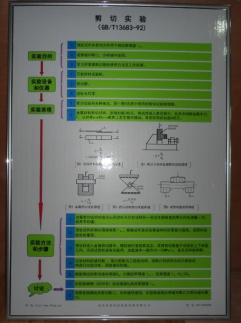

剪切試驗教學掛圖 梁彎曲試驗教學掛圖
（按照老師要求鑲邊框） （按照老師要求鑲邊框）

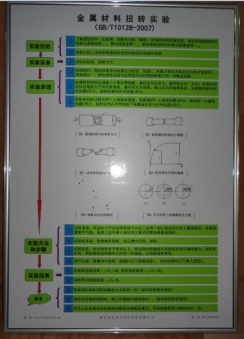

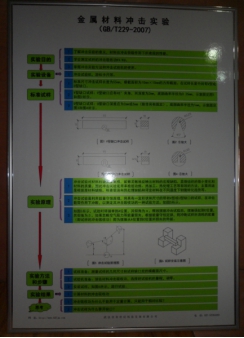

沖擊試驗教學掛圖 扭轉試驗教學掛圖
（按照老師要求鑲邊框） （按照老師要求鑲邊框）
技術指標 Technical indicators
試樣類別
材質
規格
技術參數
拉伸試樣
低碳鋼、中碳鋼、高強鋼、鑄鐵、銅、鋁、合金、有機玻璃、 復合材料、橡膠、塑料
φ15×170
L0=50、Lc=70、Lt=170
φ15×170
（劃線）
L0=50、Lc=70、Lt=170
φ15×170
（防滑）
L0=50、Lc=70、Lt=170
φ15×210
L0=100、Lc=120、Lt=210
φ15×210
（劃線）
L0=100、Lc=120、Lt=210
φ15×210
（防滑）
L0=100、Lc=120、Lt=210
φ18×160
（臺階）
L0=100、Lc=120、Lt=160
壓縮試樣
低碳鋼、鑄鐵、松木、銅、鋁等
φ10×15
--
φ15×20
--
φ20×30
--
扭轉試樣
低碳鋼、鑄鐵、40Cr、20號鋼、鋁等
φ15.7×130
（銑兩面）
L0=50、Lc=70、Lt=130
φ15.7×170
（銑兩面）
L0=100、Lc=120、Lt=170
φ15.7×170
（銑兩面）
L0=50、Lc=70、Lt=170
（新三思試驗機專用）
φ15.7×210
（銑兩面）
L0=100、Lc=120、Lt=210
（新三思試驗機專用）
扭轉試樣
低碳鋼、鑄鐵、40Cr、20號鋼、鋁
φ15.7×170
（銑半圓）
L0=100、Lc=120、Lt=170
14×14×170
（銑四方）
L0=100、Lc=120、Lt=170
剪切試樣
低碳鋼、鑄鐵等
φ10×90
沖擊試樣
低碳鋼、鑄鐵、45鋼、40Cr、有機玻璃、工程塑料
55×10×10 （V型）
55×10×10 （U型）
硬度試樣
T8、T10、工業純鐵、20號鋼、45號鋼、65Mn等
φ15-20，h=15-20
熱處理試樣
T8、T10、T12、工業純鐵、20號鋼、45號鋼等
φ15-20，h=15-20
疲勞試樣
高溫、旋轉、KIC平面斷裂韌性
測E、μ、G試件
復合材料，金屬板、棒，工程塑料等
梁試樣
單梁、組合梁、疊加梁（貼應變片、不貼應變片）
金相試樣
鐵碳平衡組織、熱處理組織等共86種
