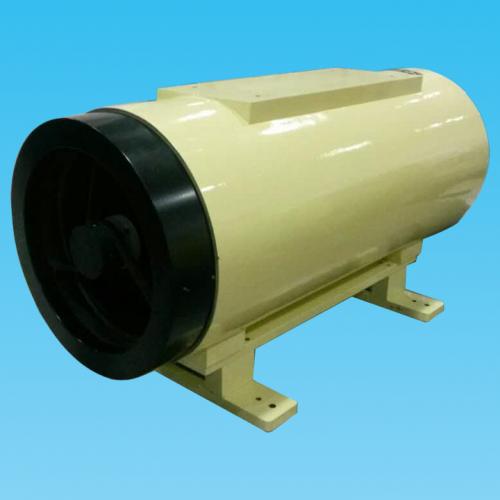

KFPG-1500型 卡式（卡塞格林式）平行光管
產品簡介 Product introduction
卡式平行光管，又稱卡塞格林式平行光管，主要為可見光和紅外光學系統提供無窮遠十字和星點目標，用于校正多光軸綜合光電產品的光軸一致性，具有焦距長、體積小、無色差的優點。
性能特點 Performance characteristics
我司生產的平行光管系列，具有以下優點：
1、焦距80mm-500mm的平行光管具有像質良好的雙膠物鏡，并配有十字線分劃板，可做瞄準用的無窮遠目標，是光學儀器生產裝校工作中最基本的儀器之一，配備其他附件，具有更廣泛的用途。
2、F-XA系列機型可增加各種附件，使其功能更為全面。
3、焦距1000mm-3000mm的平行光管是一種長焦距、大口徑，并具有像質優良的雙分離物鏡的儀器，它配備多種附件，常與前置鏡或測量顯微鏡組合使用，既可作觀察、瞄準用的無窮遠目標，又可用于光學零部件、光學系統的光學常數測定、成像質量以及微光夜視產品的評定工作和檢測，它是光學儀器的科研、生產、教學等單位常用的光學儀器。
4、焦距4600mm的平行光管的物鏡為單片非球面透鏡。
離軸反射式平行光管，該系統主要提供紅外/白光模擬目標源，能夠提供中間無遮擋的一束平行度和均勻性好的平行光；具有支撐機構，使平行光管可安裝在光學隔振平臺上，并能夠進行水平度的調節；配備相應防塵保護裝置。
卡式平行光管，主要為可見光和紅外光學系統提供無窮遠十字和星點目標，用于校正多光軸綜合光電產品的光軸一致性，具有焦距長、體積小、無色差的優點。
反射式光學檢測系統 系列：
涵蓋離軸反射式系統，牛頓反射式系統，卡塞格林系統和離軸多反系統的高精度，大口徑，大焦距反射式平行光管。具有以下特點：
A、不受光學材料折射率、均勻性、條紋度等影響，沒有色差，結構簡單；
B、相比公司傳統的透射式平行光管，口徑可以更大，焦距更長；
C、先進的光學測試系統，都是使用這種類型的平行光管；
技術指標 Technical indicators
1、光學系統：
1.1、有效口徑：φ150mm；
1.2、焦距：f′=1500mm，誤差±15mm；
1.3、像面線視場：φ45mm（2ω=43′）；
1.4、中心遮攔比（含次鏡座）：≤27%；
2、分劃板：
2.1、分劃板分為鏤空十字分劃板和星點板；
2.2、十字線寬分別為0.05mm、0.1mm、0.2mm、0.3mm；
2.3、星點大小分別為φ0.05mm、φ0.1mm、φ0.2mm、φ0.3mm；
3、黑體光源：
3.1、工作溫度：環溫+5℃—200℃；
3.2、有效輻射面: φ200mm；
3.3、溫度分辨率：0.01℃；
3.4、測溫精度：±（0.3%FS+0.5）℃；
3.5、溫度穩定性：±（0.01—0.05）℃/h；
3.6、有效發射率：0.97±0.02；
3.7、電源：220V AC，50Hz；
名稱 規格型號 焦距 有效口徑 遮擋比（直徑） 視場 像質 卡式平行光管
卡塞格林式平行光管
KFPG-1000 1000 100 27% 1° 中心λ/15（RMS@λ=632.8nm） KFPG-1500 1500 150 KFPG-2000 2000 200 KFPG-3000 3000 300 KFPG-4000 4000 400 標準配置 ZM6照明器；玻璃十字分劃板；金屬十字分劃板； 選配附件 黑體；靶板；載物臺；光學平臺；
標準配置 Standard configuration
1. 玻璃十字線分劃板：1 件
2. 金屬十字線分劃板：1件
3. 照明器：1 件
4. 隨機文件：1件
