TJ-550型 高精度透鏡焦距儀（焦距測量儀）
產品簡介 Product introduction
TJ-550型 高精度透鏡焦距儀（焦距測量儀），用于測定透鏡和組合透鏡的焦距、鑒別率、有效孔徑，以及其它的成像質量。按檢查目的和選用方法可采用不同的測量裝置。
應用范圍 Applications
本機主要用于測定透鏡和組合透鏡的焦距、鑒別率、有效孔徑，以及其它的成像質量。
工作原理 Working principle

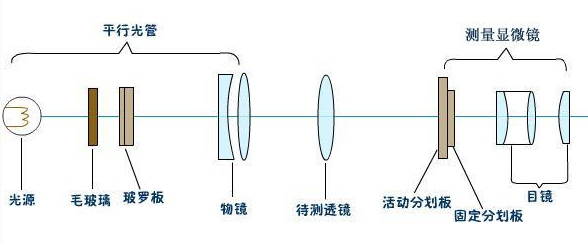

1、儀器光學系統圖：
2、測量焦距的光路及計算公式：
2.1，長焦距測量（用測微目鏡）時，其計算公式為：
f’=(f平×y’)/y平=（550×y’)/y平
2.2，中小焦距測量（用顯微鏡）時，其計算公式為：
F’=(f平×y’)/(y平×β）
式中β應選用1x的物鏡，
2.3，負焦距測量（用顯微鏡時），其計算公式為：
F’=(f平×y’)/(y平×β）
式中β應選用0.5x的物鏡

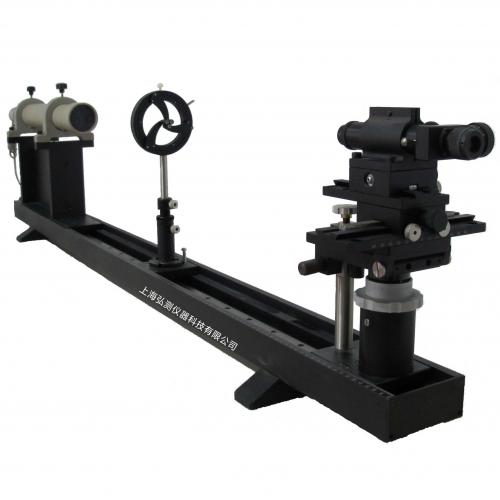

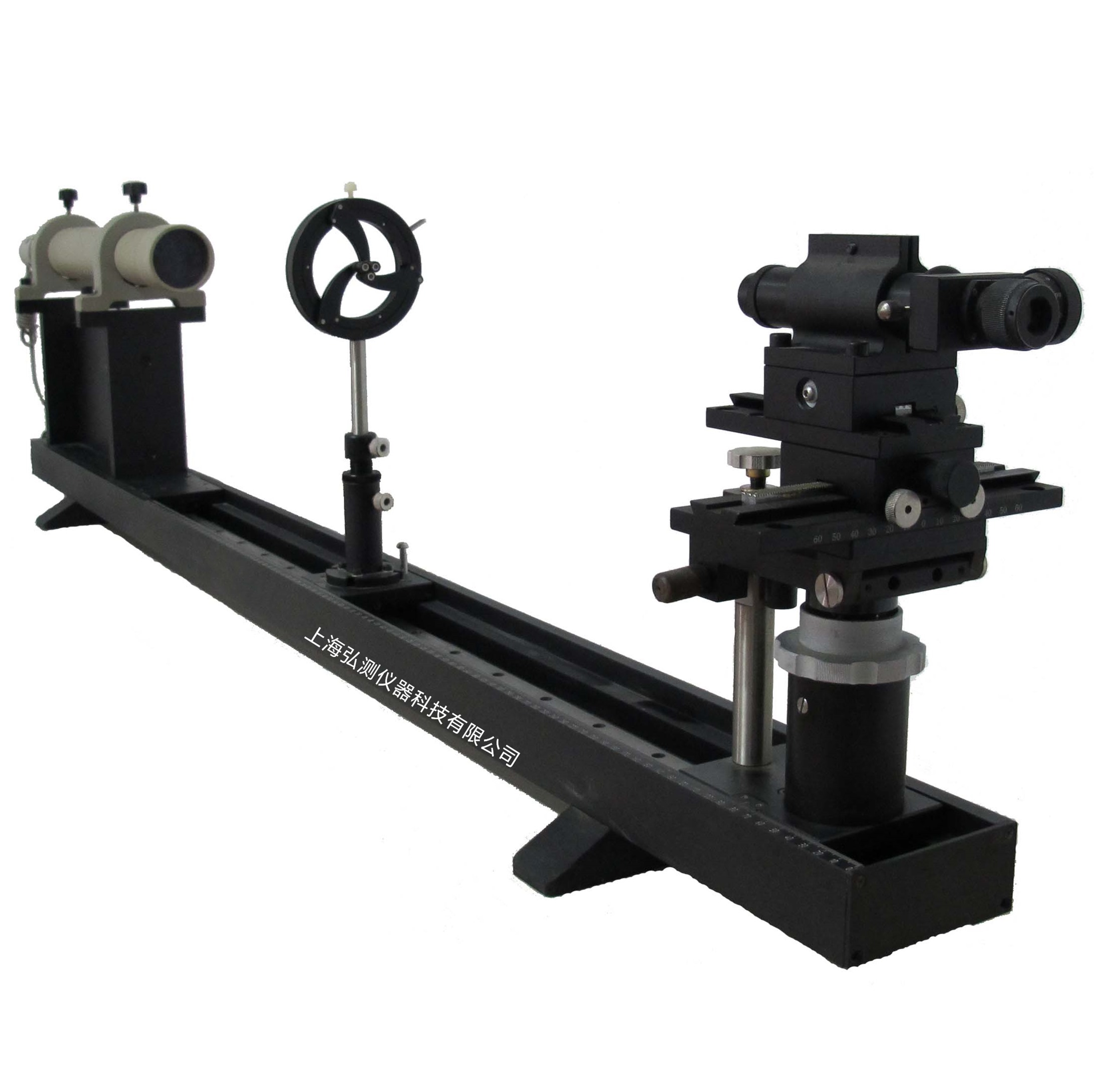

3、儀器實物圖：
技術指標 Technical indicators
1、焦距儀主體部分：
1.1、1x物鏡焦距：67.5mm；
1.2、1x物鏡工作距離：135mm；
1.3、0.5x物鏡焦距：200mm；
1.4、0.5x物鏡工作距離：300mm；
1.5、目鏡分劃板格值：1mm；
1.6、目鏡千分尺鼓輪最小格值：0.01mm；
1.7、測微目鏡視場：8mm；
1.8、測量焦距范圍：
1.8.1、會聚透鏡：+10~1000mm；
1.8.2、發散透鏡：-10~-500mm；
1.9、測量透鏡最大口徑：100mm；
1.10、光具座導軌長度：1500mm；
1.11、讀數顯微鏡橫向移動刻尺范圍：120mm；
2、平行光管部分：
2.1、平行光管焦距：550mm；
2.2、星點板：φ0.05mm；
2.3、鑒別率板量值范圍：3.75秒~15秒；
2.4、平行線間隔距離：20、10、4、2、1mm；
標準配置 Standard configuration
1、 儀器主機：1件；
2、 透鏡底座：1件；
3、 五維可調讀數顯微鏡支架：1件；
4、 1X物鏡：1件；
5、 0.5X物鏡：1件；
6、 透鏡自定心夾持器：1件；
7、 測微目鏡：1件；
8、 光具座導軌：1件；
9、 平行光管：1件；
10、 鑒別率板：1件；
11、 波羅板：1件；
12、星點板：1件；
12、 產品說明書
13、 產品合格證
14、 產品保修卡
對儀器必須作適當?shù)谋ｐB(yǎng)和必要的注意，否則將導致使用精度的降低甚至導致儀器損壞，影響科研生產的正常進行。
1．必須預防儀器的機構損傷。不論在使用或存放時，應避免灰塵、潮濕、過冷、過熱、含有酸堿性蒸汽及其它腐蝕性化學品等。
2．儀器鏡頭不可用手指擦、摸。如鏡頭蒙有灰塵可用橡皮球吹去或用擦鏡頭紙輕輕擦拭；如沾染油污，應用脫脂錦浸以酒精或乙醚輕輕擦去。
3．儀器經過一段時間使用后，如若調整導軌及相對運動部份出現很臟很粘的油脂時，必須用汽油或煤油除去，然后擦凈表面，再涂上無酸凡士林。
4．旋轉調焦螺母時，不要用力過猛，注意不要將物鏡筒從鏡座上擰下。
5．激光工作者使用該儀器時，應絕對避免激光打入望遠鏡內。在儀器不使用時，隨時用罩蓋蓋上，防止燒壞球面反射鏡的膜層和燒傷人眼。
6．除規定可動部分外，不得任意拆卸內調焦望遠鏡的任何部分。否則會造成儀器的損傷。如遇故障或損壞，應請有關技術工人修理。
7．儀器不用時，導軌應處于中間位置，蓋好物鏡罩蓋，裝上目鏡罩使儀器處于最低位置，放入木箱內，或蓋以塑料薄膜袋罩住。
8．本儀器照明光源使用高性能鋰電池，當使用過程中發覺亮度有所減弱時請使用配置充電器進行充電。
注意事項 Precautions
1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
2. 嚴禁分解
除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。
3. 輸入電壓
請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。
4. 使用特定燈泡、保險絲和電源線
如果使用不恰當?shù)臒襞?、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。
5. 顯微鏡需防高溫、防潮、防異物
為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。
6. 光源熱度
照明燈泡在使用時會產生高溫，在燈亮?xí)r不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。
★ 為防止?fàn)C傷，在燈亮?xí)r或熄燈30分鐘以內不要觸摸燈泡。
★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微動調焦手輪
本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。
8. 放置場所
本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：
※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。
※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。
9. 安裝燈泡
請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。
※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。
※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。
※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。
※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。
10. 儀器搬運
本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。
11. 環境保護
請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！
保養維護 Maintenance
1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。
2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。
3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。
4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。
5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。
6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
