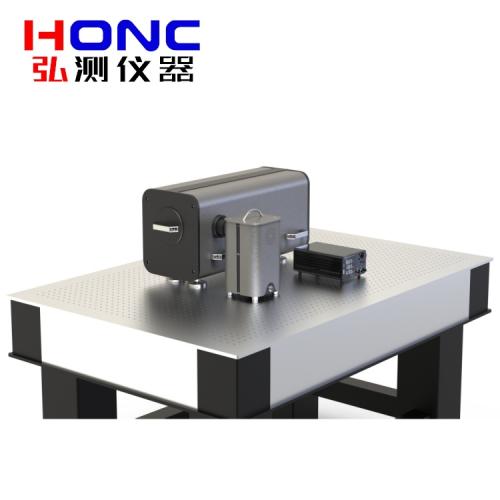

HLZ100-500F型 離軸反射式平行光管
（焦距500mm，口徑φ100mm）
產品簡介 Product introduction
HLZ100-500F型 離軸反射式平行光管（Φ100mm），是系統經過嚴格調校的高精度平行光管。主要用于光學系統光軸調校的光學儀器。該儀器具有測量孔徑大、光譜范圍寬等優點；可用于光學儀器成像檢測、多光軸多波段光學系統調校；本系列平行光管主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校；平行光管配以不同的目標分劃板，可廣泛用于光學儀器幾何參數、成像質量等參數測量；配以黑體面源可實現紅外成像質量檢測及光軸調校；配以激光光源可以擴束大口徑平行光。配備其它附件也可進行光學系統的其它參數測量。
離軸平行光管是一種用于物理學、自然科學相關工程與技術領域的物理性能測試儀器，主要是用來產生平行光束的光學儀器；是裝校調整光學儀器的重要工具，還可以用于測定透鏡組的焦距，鑒別率，及光學系統成像質量等。
其主要功能如下：
1、用于可見光、紅外及激光等多波段系統的光軸調校；
2、配以不同的分劃板并結合其他附件，可用于光學系統基本參數的檢測；
3、配以面源黑體可實現紅外波段成像質量檢測及光軸調校；
4、配以激光光源可以組成激光平行光管，實現激光擴束功能；
5、可以提供一束超低發散角的平行光；
6、模擬無窮遠目標；

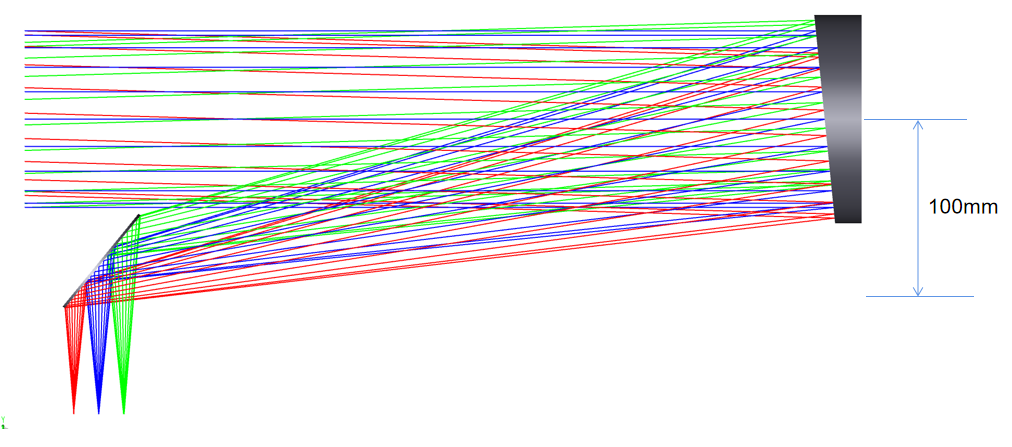

產品光路圖
反射率曲線圖

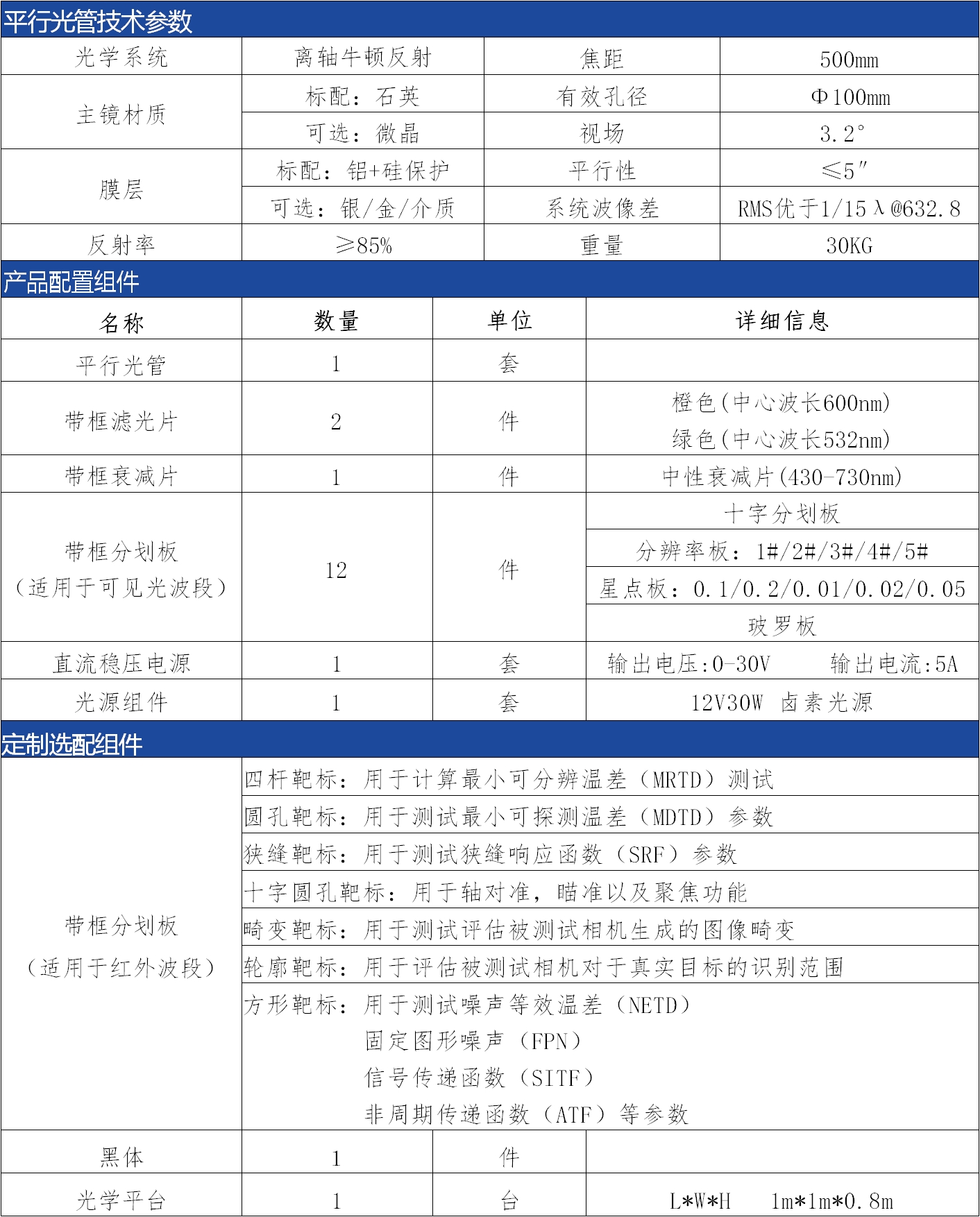

技術指標 Technical indicators
1、光學系統：離軸反射式；
2、焦距：500mm；
3、有效孔徑：Φ100mm；
4、系統波像差：RMS優于1/15λ@632.8nm；
5、平行性：優于5″；
6、反射率：≥85%；
7、主鏡材質：石英玻璃【可選配K9光學玻璃/微晶玻璃】；
8、膜層：鋁+硅保護【可選配金/銀/介質+硅保護】；
9、視場：3.2°；
10、重量：30KG；
標準配置 Standard configuration
名稱
數量
單位
詳細信息
離軸反射式平行光管
1
套
HLZ100-500F型
帶框毛玻璃
1
件
帶框濾光片
3
件
綠色、橙色、中性各1件
光源組件
1
套
12V20W鹵素光源
帶框分劃板
（適用于可見光波段）
12
件
帶框十字分劃板1件；
分辨率板（1#-5#）各1件；
玻羅板1件；
星點板（0.1/0.2/0.01/0.02/0.05）各1件；
電動旋轉式靶板
1
套
可選配置（定制）
金屬針孔板
1
件
可選配置（定制）
金屬十字分劃板
1
件
可選配置（定制）
金屬四桿靶
1
件
可選配置（定制）
黑體
1
件
可選配置（定制）
光學平臺
1
臺
選 配

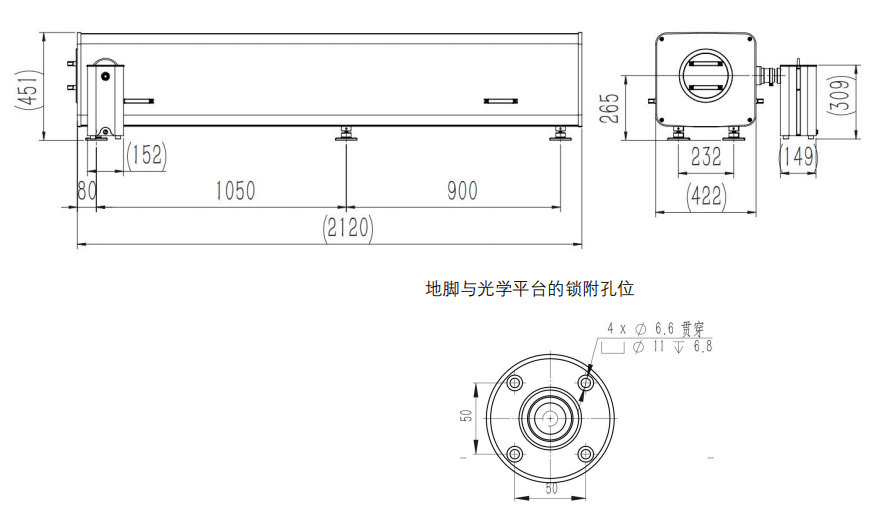

舊款產品外形尺寸圖
選配附件 Optional accessories
