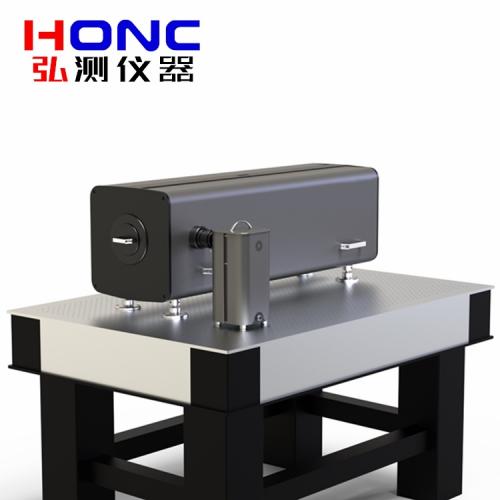

HLZ150-1000F型 離軸反射式平行光管
（口徑：φ150mm、焦距：1000mm）
新款外觀，僅供參考，請以實物為準
舊款外觀，僅供參考，請以實物為準
產品簡介 Product introduction
HLZ150-1000F型 離軸反射式平行光管（Φ150mm），是系統經過嚴格調校的高精度平行光管。主要用于光學儀器成像檢測、多光軸多波段光學系統調校的光學儀器。該儀器具有測量孔徑大、光譜范圍寬等優點；可用于光學儀器成像檢測、多光軸多波段光學系統調校；本系列平行光管主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校；平行光管配以不同的目標分劃板，可廣泛用于光學儀器幾何參數（焦距、相對孔徑等）、成像質量（星點檢驗、目視分辨率檢驗）等參數測量；配以黑體面源可實現紅外成像質量檢測及光軸調校；配以激光光源可以擴束大口徑平行光。配備其它附件也可進行光學系統的其它參數測量。
離軸平行光管是一種用于物理學、自然科學相關工程與技術領域的物理性能測試儀器，主要是用來產生平行光束的光學儀器；是裝校調整光學儀器的重要工具，還可以用于測定透鏡組的焦距，鑒別率，及光學系統成像質量等。
其主要功能如下：
1、用于可見光、紅外及激光等多波段系統的光軸調校；
2、配以不同的分劃板并結合其他附件，可用于光學系統基本參數的檢測；
3、配以面源黑體可實現紅外波段成像質量檢測及光軸調校；
4、配以激光光源可以組成激光平行光管，實現激光擴束功能；
5、可以提供一束超低發散角的平行光；
6、模擬無窮遠目標；
舊款產品光路圖
反射率曲線圖

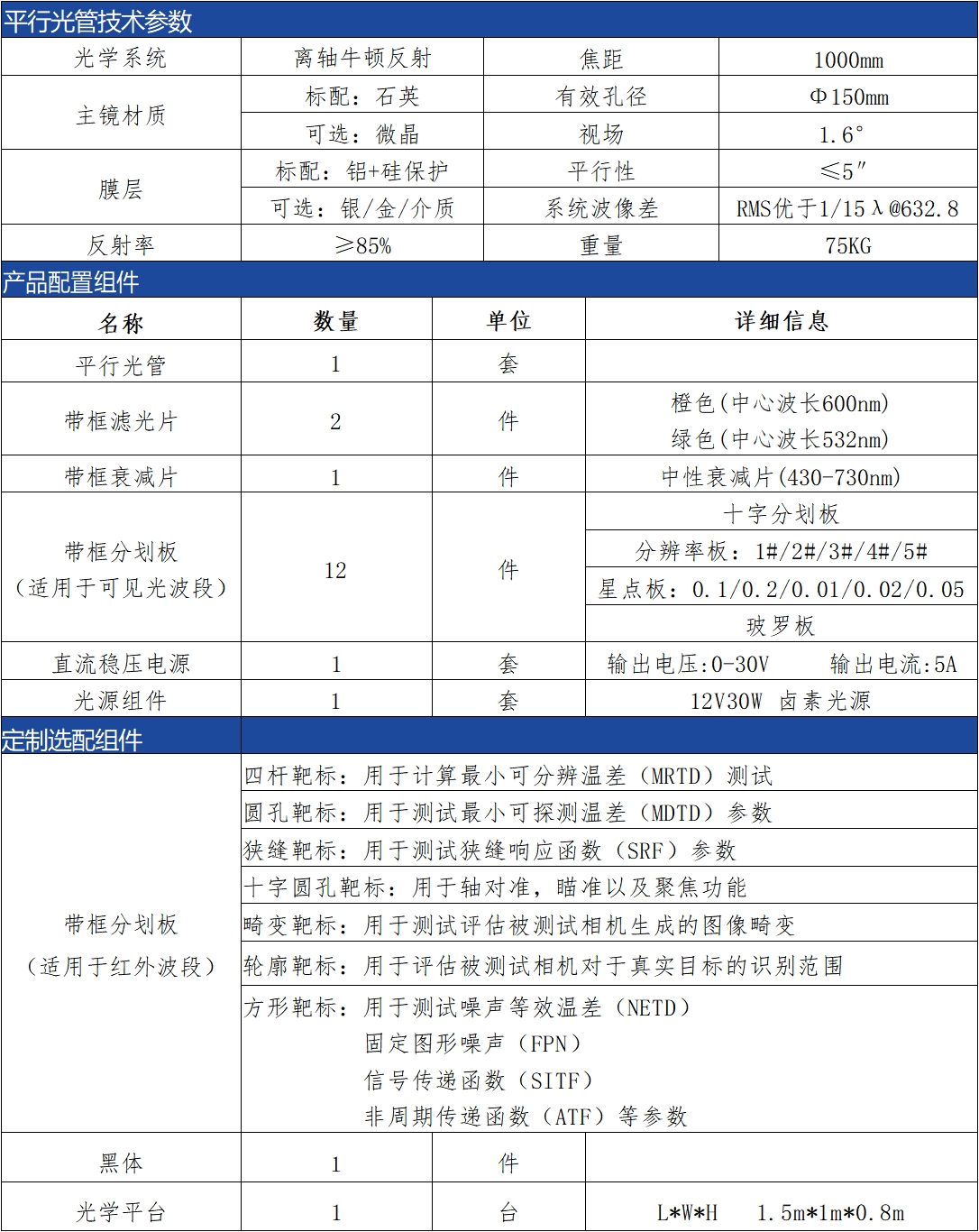

技術指標 Technical indicators
1、光學系統：離軸反射式；
2、焦距：1000mm；
3、有效孔徑：Φ150mm；
4、系統波像差：RMS優于1/15λ@632.8nm；
5、平行性：優于5″；
6、反射率：≥85%；
7、主鏡材質：石英玻璃【可選配K9光學玻璃/微晶玻璃】；
8、膜層：鋁+硅保護【可選配金/銀/介質+硅保護】；
9、視場：1.6°；
10、重量：75KG；
標準配置 Standard configuration
名稱 | 數量 | 單位 | 詳細信息 |
離軸反射式平行光管 | 1 | 套 | HLZ150-1000F型 |
帶框毛玻璃 | 1 | 件 |
|
帶框濾光片 | 3 | 件 | 綠色、橙色、中性各1件 |
光源組件 | 1 | 套 | 12V30W鹵素光源 |
帶框分劃板 （適用于可見光波段） | 12 | 件 | 帶框十字分劃板1件； 分辨率板（1#-5#）各1件； 玻羅板1件； 星點板（0.1/0.2/0.01/0.02/0.05）各1件； |
電動旋轉式靶板 | 1 | 套 | 可選配置（定制） |
金屬針孔板 | 1 | 件 | 可選配置（定制） |
金屬十字分劃板 | 1 | 件 | 可選配置（定制） |
金屬四桿靶 | 1 | 件 | 可選配置（定制） |
黑體 | 1 | 件 | 可選配置（定制） |
光學平臺 | 1 | 臺 | 選 配 |

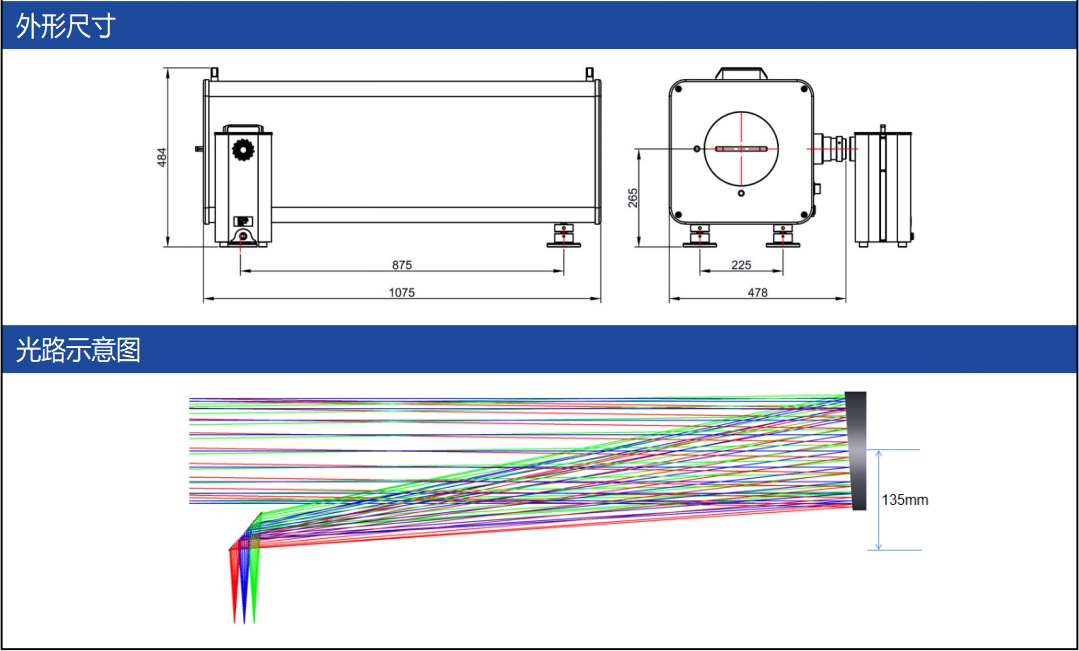

新款產品外形尺寸圖
舊款產品外形尺寸圖
選配附件 Optional accessories
