旋轉臺測量數據分析軟件包
位置不確定度測量（Test for Position Uncertainty）
低速轉臺檢定方法【定位誤差、定位重復性】
參考標準：JJF 1210-2008 低速轉臺校準規范。
1. 轉臺定位誤差（值）
實際定位角度和理想定位角度的變動量。
2. 檢定方法
轉臺角位置定位及重復性檢測示意圖如下圖中所示。
1-自準直儀，2-多面棱體，3-轉臺工作面，4-轉臺
3. 檢定步驟
1. 將棱體安裝在轉臺被測軸的旋轉中心，將自準直儀安裝于良好的隔振基礎上；
3. 啟動轉臺測控系統，使其正常，穩定工作；
4. 棱體從被測軸角度測量系統示值0位置起，記錄自準直儀讀數，轉臺測角系統讀數；
5. 依次是軸轉動棱體面規定的角度值；記錄自準直儀及轉臺測角系統讀數；
6. 正向測量一周后，同樣的方法，反方向測量一周，只需記錄自準直儀讀數。

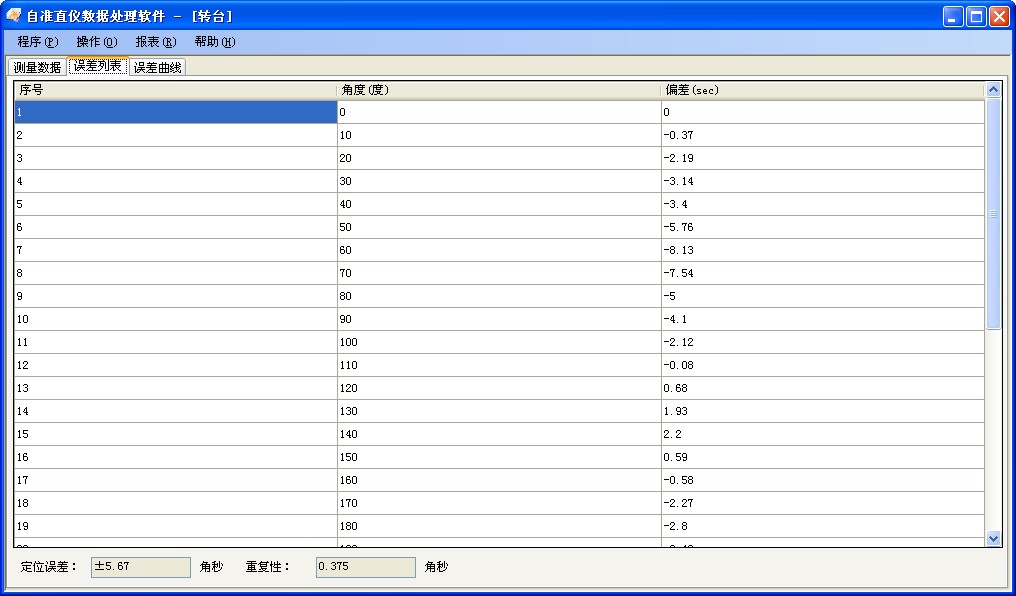

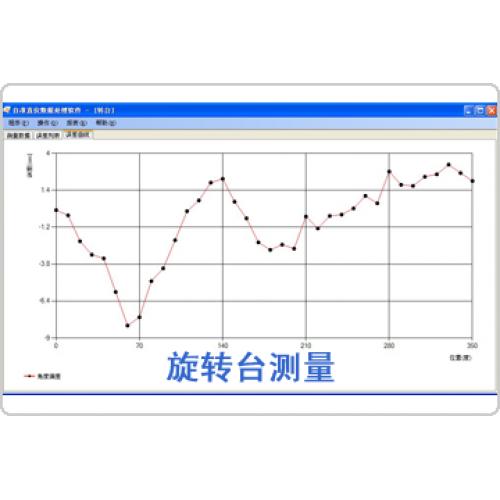

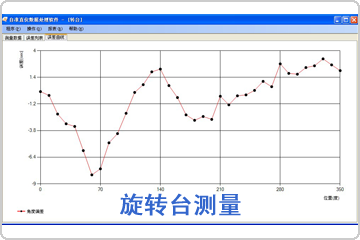

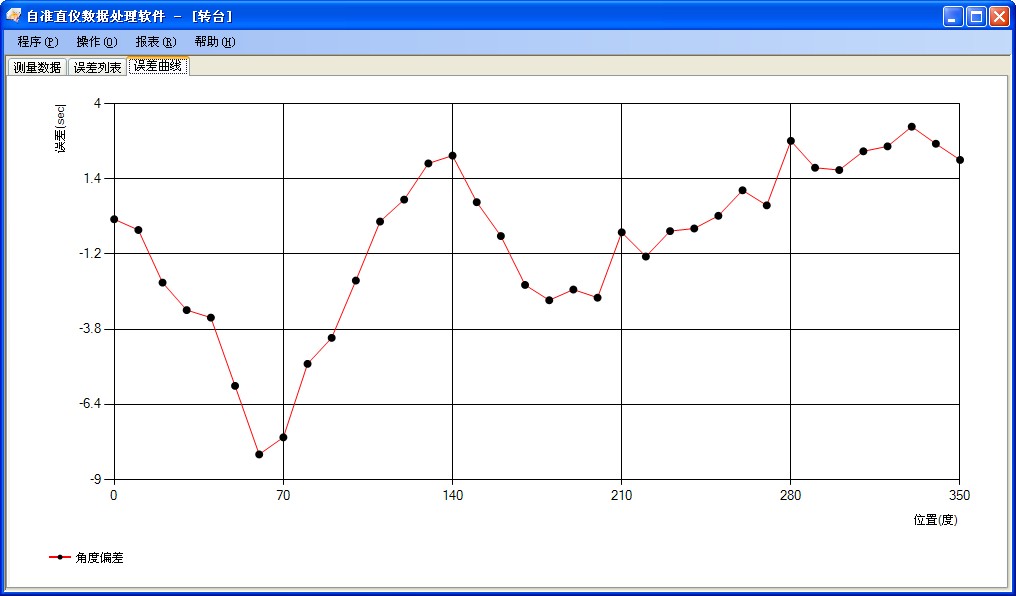

4. 轉臺定位誤差數據處理

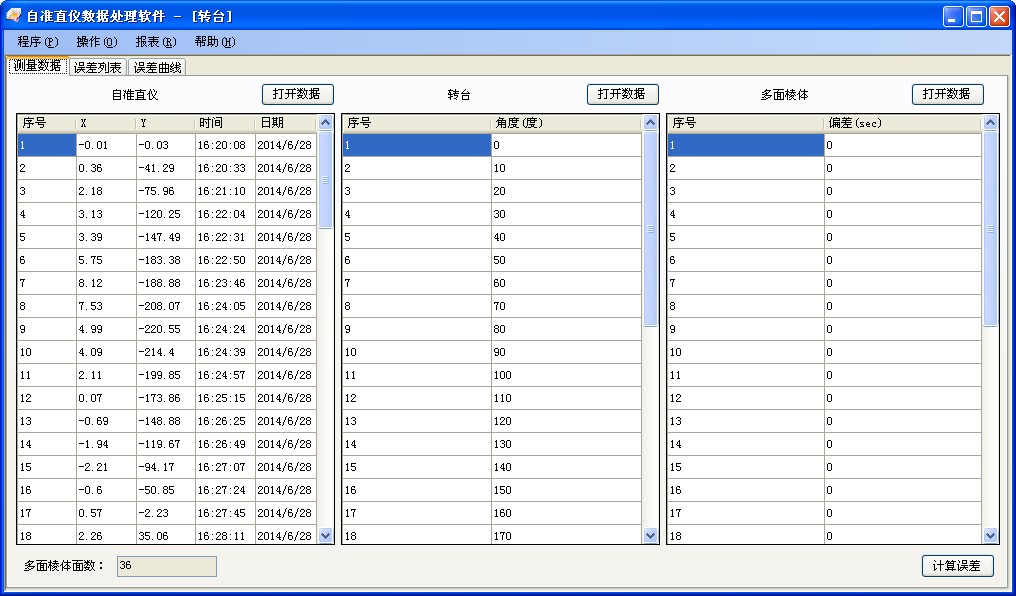

通過對自準直儀測量數據，轉臺測量數據和多面棱體各面偏差值進行數據處理，計算求得轉臺角位置定位誤差。
5. 轉臺定位重復性數據處理
通過對自準直儀測量數據進行數據處理，計算求得轉臺定位重復性。
